Aggiunta di linee della griglia e modica del posizionamento
Questo esempio mostra come aggiungere linee della griglia a un grafico. Descrive inoltre come modificare il posizionamento delle linee della griglia e modificarne l'aspetto.
Visualizzazione delle linee della griglia

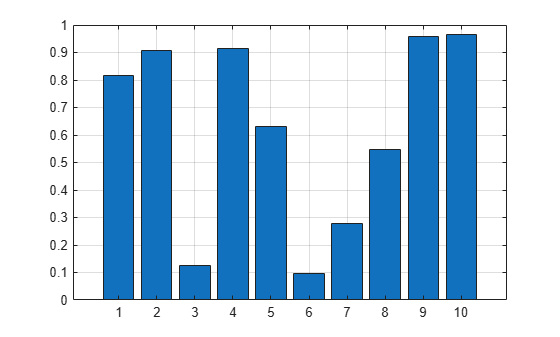

Creare un grafico a barre e visualizzare le linee della griglia. Le linee della griglia appaiono in corrispondenza dei segni delle tacche.
y = rand(10,1);
bar(y)
grid on
Aggiungere linee secondarie tra i segni delle tacche.
grid minor
Disattivare tutte le linee della griglia.
grid off
Visualizzazione delle linee della griglia in una direzione specifica
Visualizzare le linee della griglia in una direzione particolare eseguendo l'accesso all'oggetto Axes e impostando le proprietà XGrid, YGrid e ZGrid. Impostare queste proprietà su 'on' o 'off'.
Creare un grafico bidimensionale e visualizzare le linee della griglia solo nella direzione y.
y = rand(10,1); bar(y) ax = gca; ax.XGrid = 'off'; ax.YGrid = 'on';

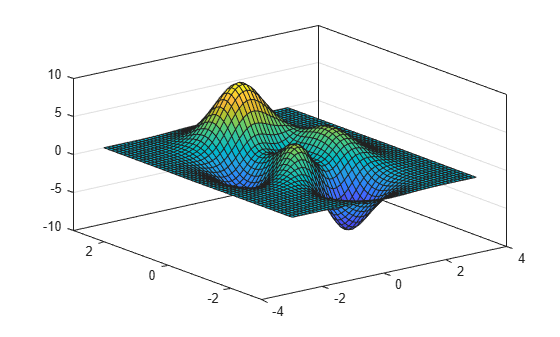

Creare un grafico tridimensionale e visualizzare le linee della griglia solo nella direzione z. Utilizzare il comando box on per visualizzare il contorno della casella attorno agli assi.
[X,Y,Z] = peaks; surf(X,Y,Z) box on ax = gca; ax.ZGrid = 'on'; ax.XGrid = 'off'; ax.YGrid = 'off';
Modifica del posizionamento delle linee della griglia
Creare un grafico a dispersione di numeri casuali e visualizzare le linee della griglia.
x = rand(50,1);
y = rand(50,1);
scatter(x,y)
grid on
Le linee della griglia appaiono in corrispondenza delle posizioni dei segni delle tacche. Modificare il posizionamento delle linee della griglia cambiando la posizione dei segni delle tacche.
xticks(0:0.2:1) yticks([0 0.5 0.8 1])
Modifica dell'aspetto visivo delle linee della griglia

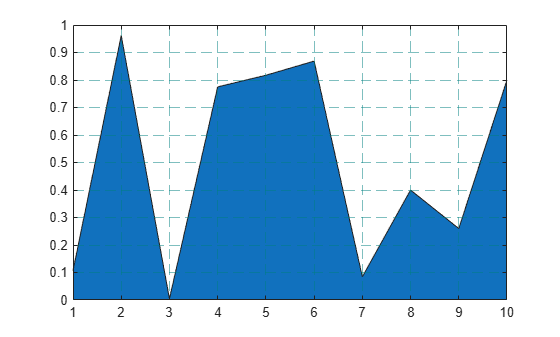

Modificare il colore, lo stile della linea e la trasparenza delle linee della griglia per un grafico ad area. Modificare l'aspetto delle linee della griglia eseguendo l'accesso all'oggetto Axes. Quindi, impostare le proprietà relative alla griglia, come le proprietà GridColor, GridLineStyle e GridAlpha. Visualizzare le linee della griglia sopra il grafico impostando la proprietà Layer.
y = rand(10,1); area(y) grid on ax = gca; ax.GridColor = [0 .5 .5]; ax.GridLineStyle = '--'; ax.GridAlpha = 0.5; ax.Layer = 'top';
