Circuito termico del motore
Questo esempio mostra come sia possibile simulare il comportamento termico di un servomotore senza spazzole utilizzando un modello a parametri concentrati. Il calore generato a causa delle perdite di potenza nello stack di ferro dello statore, nell'avvolgimento dello statore e nel rotore è rappresentato da tre sorgenti del flusso di calore: perdite di ferro dello statore (Q_Iron), perdite di potenza nell'avvolgimento (Q_Wind) e perdite di magnetizzazione e di correnti parassite del rotore (Q_Rotor). Le perdite sono state registrate durante una simulazione del ciclo tipico del motore e memorizzate nel file motor_losses.mat. Il circuito termico del motore è costituito da conduttanze termiche, masse termiche e blocchi di trasferimento termico convettivo che riproducono i percorsi di calore nelle parti del motore: avvolgimento, ferro dello statore, cassa del motore, rotore, piastre dei cuscinetti anteriori e posteriori e flangia di montaggio del motore. Il motore scambia calore con l'atmosfera attraverso i contatti cassa-atmosfera, flangia-atmosfera e piastra posteriore-atmosfera. Le condizioni ambientali sono simulate con la sorgente di temperatura ideale impostata a 300 K.

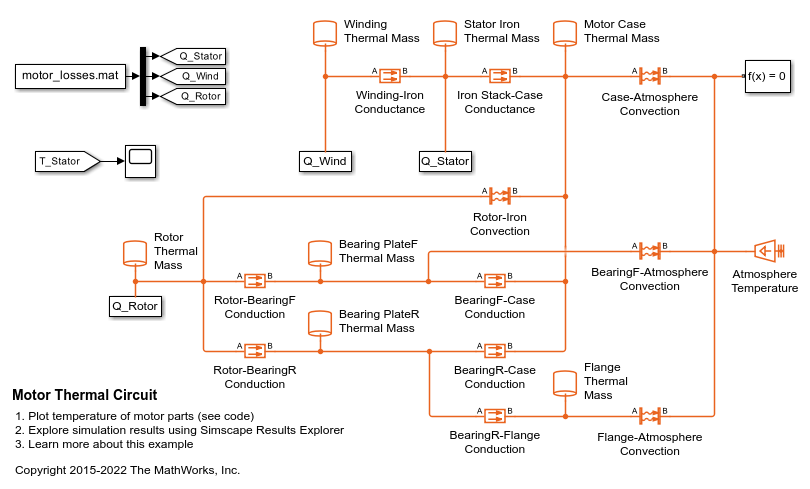

Modello

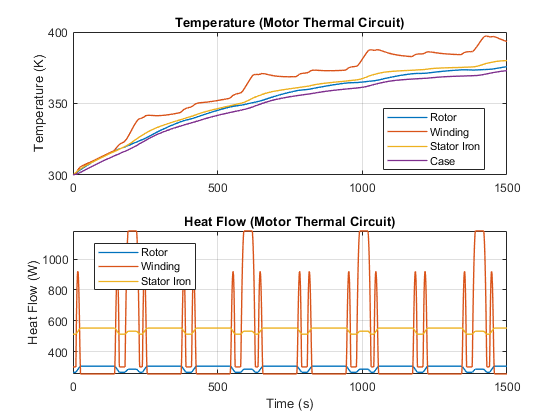

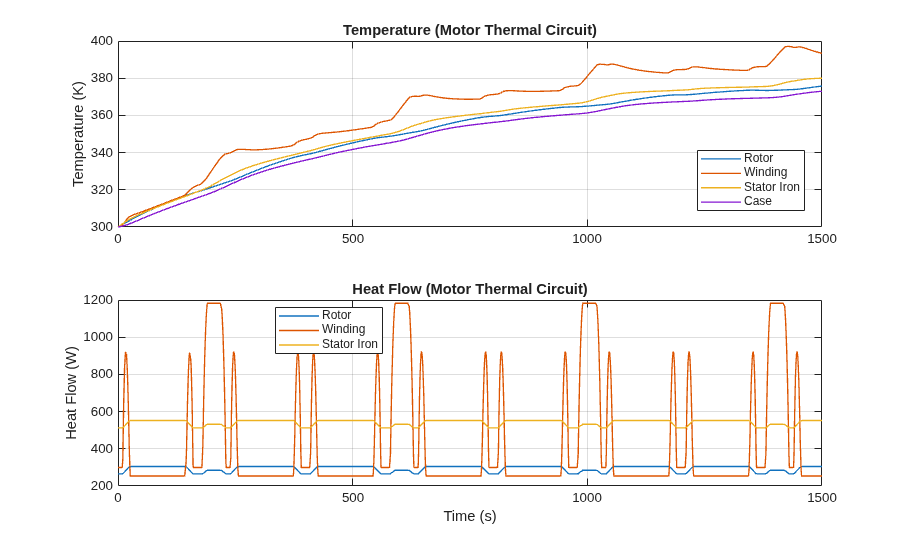

Risultati di simulazione da Simscape Logging
