Transistor bipolare non lineare
Questo modello mostra l'implementazione di un transistor bipolare non lineare basato sul circuito equivalente di Ebers-Moll. R1 e R2 determinano il punto di funzionamento nominale, mentre il guadagno a piccolo segnale è determinato approssimativamente dal rapporto R3/R4. Sono stati scelti i condensatori di disaccoppiamento da 1 uF per presentare un'impedenza trascurabile a 1 kHz. Il modello è configurato per la linearizzazione in modo da poter generare una risposta in frequenza.
Il modello mostra come sia possibile costruire elementi più complessi (in questo caso un transistor) a partire dagli elementi elettrici basilari presenti nella libreria Foundation. Si noti che nel blocco Solver Configuration è stata selezionata l'opzione Start simulation from steady state (Avvia la simulazione dallo stato stazionario).
Per ulteriori informazioni su come utilizzare i diodi lineari a tratti nella modellizzazione dei transistor, consultare: Cel, J. "Ebers-Moll model of bipolar transistor with idealized diodes", International Journal of Electronics, Vol. 89, No. 1, gennaio 2002, pp. 7-18.

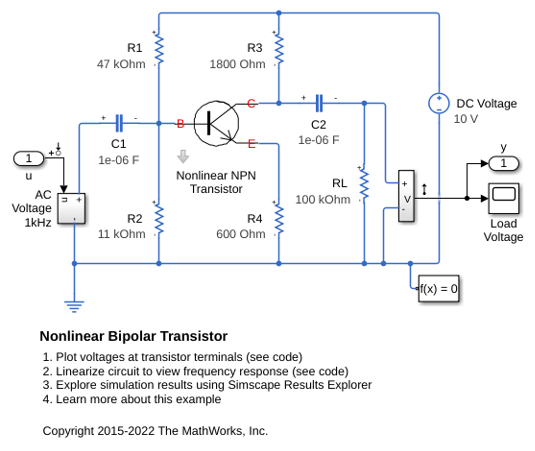

Modello

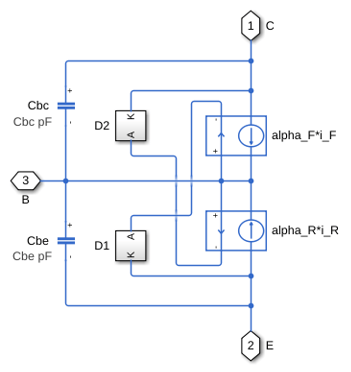

Sottosistema di transistor NPN non lineare

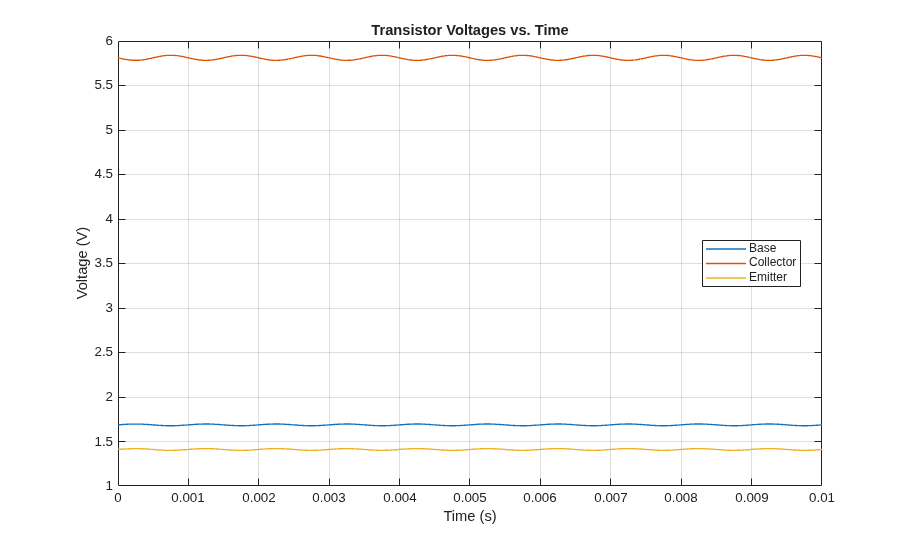

Risultati di simulazione da Simscape Logging

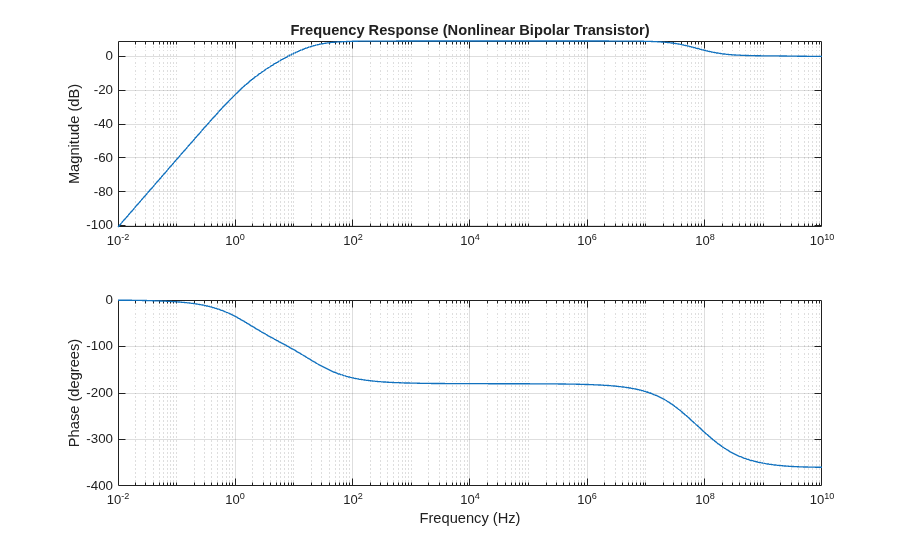

Risposta in frequenza
