Creazione di viste personalizzate

Creare punti di vista personalizzati di un modello di architettura

I modelli di sistema tendono ad essere grandi e complessi. È possibile creare un sottoinsieme personalizzato di componenti dai modelli di architettura filtrando gli elementi del modello in base a criteri quali stereotipi, proprietà e collegamenti di requisiti in Architecture Views Gallery. Questo sottoinsieme personalizzato è chiamato vista architettura ed è un modo semplificato di lavorare con sistemi complessi. È possibile utilizzare le viste per concentrarsi su determinate parti della progettazione architetturale e creare viste operative, funzionali o fisiche per l'analisi.

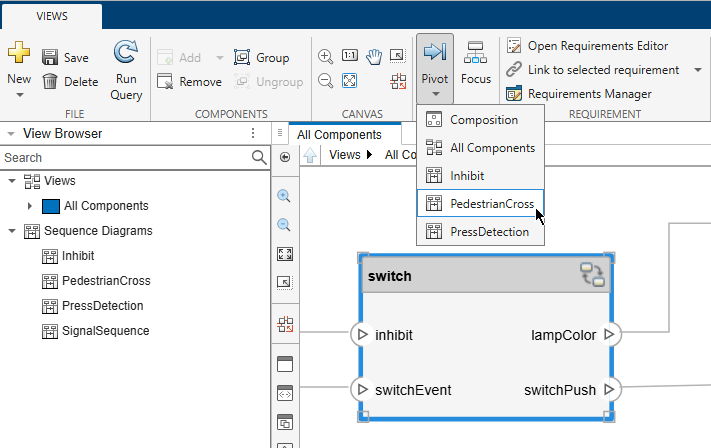

Modificare il modello System Composer™ dall'area di disegno del diagramma dei componenti.
Analizzare le dipendenze e la gerarchia dei componenti utilizzando le viste spotlight.
Eseguire query per definire punti di vista personalizzati sul modello di architettura.

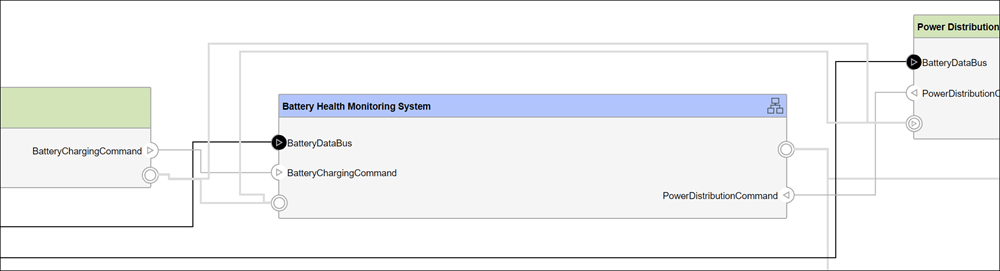

Raggruppare le porte nelle viste del diagramma dei componenti per semplificare reti complesse di porte e collegamenti.
Definire le viste dell'architettura e le viste gerarchiche.

Classi

espandi tutto

Viste

`systemcomposer.view.View`	Architecture view (Da R2021a)
`systemcomposer.view.ElementGroup`	Architecture view element group (Da R2021a)

Query

systemcomposer.query.Constraint Query constraint

Funzioni

espandi tutto

Viste

`openViews`	Open Architecture Views Gallery
`createView`	Create architecture view (Da R2021a)
`getView`	Find architecture view (Da R2021a)
`deleteView`	Delete architecture view (Da R2021a)
`modifyQuery`	Modify architecture view query and property groupings (Da R2021a)
`runQuery`	Re-run architecture view query on model (Da R2021a)
`removeQuery`	Remove architecture view query (Da R2021a)
`addElement`	Add component to element group of view (Da R2021a)
`removeElement`	Remove component from element group of view (Da R2021a)
`getQualifiedName`	Get model element qualified name
`createSubGroup`	Create subgroup in element group of view (Da R2021a)
`getSubGroup`	Get subgroup in element group of view (Da R2021a)
`deleteSubGroup`	Delete subgroup in element group of view (Da R2021a)

Query

`find`	Find architecture model elements using query
`findElementsOfType`	Find all elements of specific type (Da R2023a)
`findElementsWithStereotype`	Find all elements with stereotype (Da R2023a)
`findElementsWithProperty`	Find all elements with property value (Da R2023a)
`findElementsWithInterface`	Find all elements with type set by interface (Da R2023a)
`AnyComponent`	Create query to select all components in model
`Property`	Create query to select non-evaluated values for object properties or stereotype properties for elements
`PropertyValue`	Create query to select property from object or stereotype property and then evaluate property value
`HasStereotype`	Create query to select architectural elements with stereotype based on specified subconstraint
`IsStereotypeDerivedFrom`	Create query to select stereotype derived from qualified name
`HasPort`	Create query to select architectural elements with port based on specified subconstraint
`HasConnector`	Create query to select architectural elements with connector based on specified subconstraint
`HasInterface`	Create query to select architectural elements with interface on port based on specified subconstraint
`HasInterfaceElement`	Create query to select architectural elements with interface element on interface based on specified subconstraint
`IsInRange`	Create query to select range of property values

Strumenti

Architecture Views Gallery	Create and manage views and sequence diagrams
Interface Editor	Create and author interfaces in local and shared data dictionaries

Argomenti

Create Custom Views Using Architecture Views Gallery
Create and modify views using the Architecture Views Gallery tool.
Author Architecture Models Through Component Diagram Views
Use component diagram views to author architecture models.
Create Architecture Views Interactively
View structural and functional model hierarchies interactively.
Create Architecture Views Programmatically
View structural and functional model hierarchies programmatically.
Display Component Hierarchy and Architecture Hierarchy Using Views
Use hierarchy diagrams to view different aspects of architecture models.
Create Spotlight Views
View components in the context of the entire architecture.
