Combinazione di grafici di contorno e grafici a vettori

Visualizzare le linee di contorno e i vettori del gradiente nello stesso grafico.

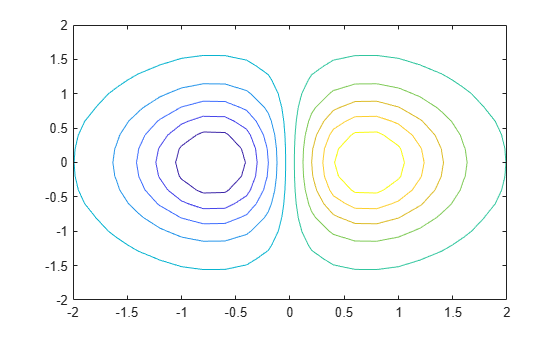

Tracciare 10 contorni di $$x{e}^{-x^2-y^2}$$ su una griglia da -2 a 2 nelle direzioni x e y.

[X,Y] = meshgrid(-2:0.2:2);
Z = X .* exp(-X.^2 - Y.^2);
contour(X,Y,Z,10)

Calcolare il gradiente bidimensionale di Z utilizzando la funzione gradient. La funzione gradient restituisce U come gradiente nella direzione x e V come gradiente nella direzione y. Visualizzare le frecce che indicano i valori di gradiente utilizzando la funzione quiver.

[U,V] = gradient(Z,0.2,0.2);
hold on
quiver(X,Y,U,V)
hold off
