Doppio sistema massa-molla-smorzatore in Simulink e Simscape
Questo esempio mostra due modelli di un doppio sistema massa-molla-smorzatore, di cui uno utilizza i blocchi di input/output di Simulink® e l'altro le reti fisiche di Simscape™.
Il modello Simulink utilizza i collegamenti del segnale che definiscono il flusso di dati da un blocco all'altro. Il modello Simscape utilizza i collegamenti fisici che consentono un flusso bidirezionale di energia tra i componenti. I collegamenti fisici consentono di aggiungere ulteriori stadi al sistema massa-molla-smorzatore con un semplice copia e incolla. I collegamenti di input/output richiedono la rielaborazione e la reimplementazione delle equazioni.
La deflessione iniziale di ciascuna molla è di 1 metro, come mostrato nelle annotazioni dei blocchi Spring1 e Spring2. Le annotazioni sui blocchi Integrator mostrano le posizioni iniziali delle masse rispetto a un singolo punto fisso nello spazio.

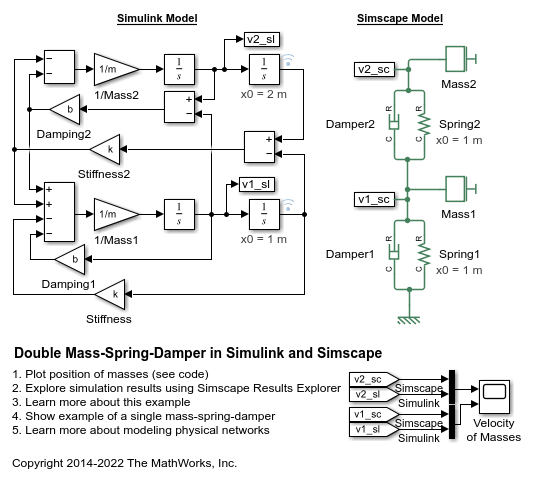

Modello

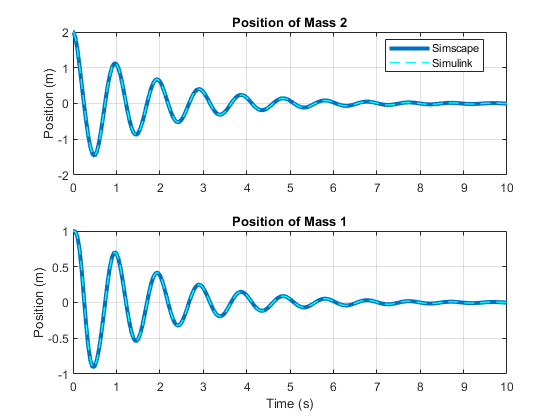

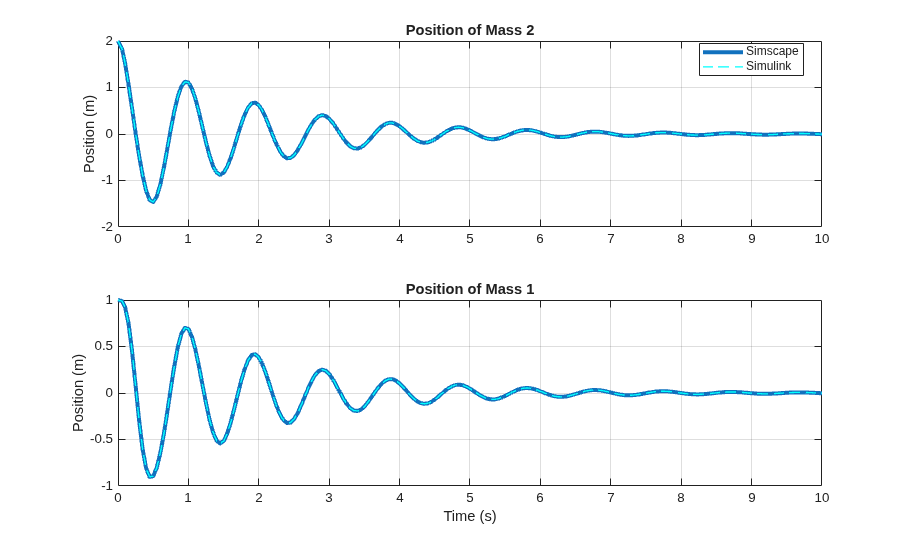

Risultati di simulazione da Simscape Logging
