Meccanismo di collegamento
Questo esempio mostra l'utilizzo del blocco Simscape™ Lever in un meccanismo di collegamento. La leva 1 e la leva 4 sono leve di primo tipo con il fulcro all'estremità. La leva 3 è una leva di secondo tipo con il fulcro al centro. La leva 2 è una leva sommatoria azionata dalla prima e dalla terza leva.
Il meccanismo è eccitato da due sorgenti di forza. Una sorgente applica improvvisamente una forza alla leva 1 al secondo 1, quindi l'altra sorgente applica improvvisamente una forza alla leva 3 al secondo 2.

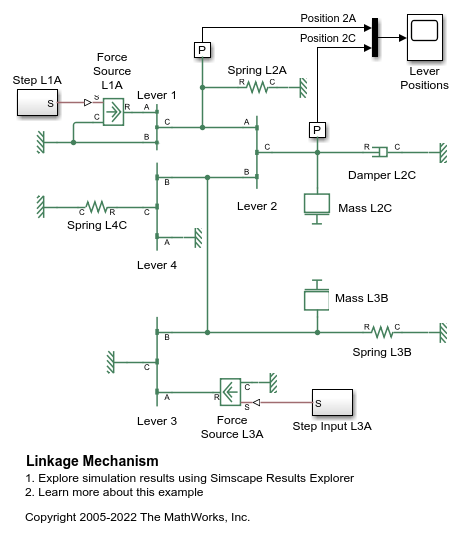

Modello

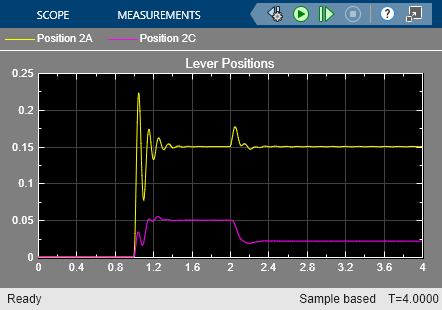

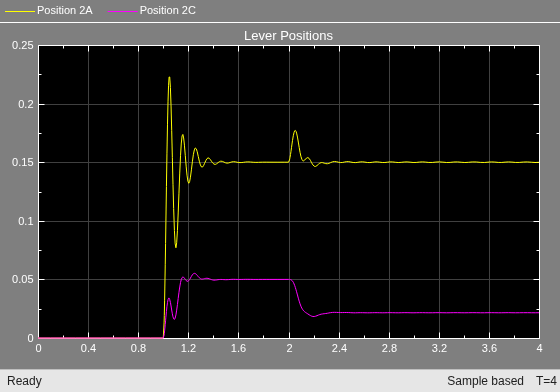

Risultati di simulazione dagli Scope
