Massa-molla-smorzatore in Simulink e Simscape
Questo esempio confronta un modello massa-molla-smorzatore che utilizza blocchi Simscape™ e connessioni fisiche con un modello che utilizza blocchi Simulink® e segnali.
Il modello di Simulink utilizza i collegamenti del segnale, che definiscono il flusso di dati tra i blocchi. Il modello di Simscape utilizza i collegamenti fisici che consentono flussi bidirezionali di energia tra i componenti. Utilizzando i collegamenti fisici, è possibile aggiungere stadi al sistema massa-molla-smorzatore copiando e incollando i componenti. L'utilizzo dei collegamenti di input/output richiede la rielaborazione e la reimplementazione delle equazioni.
La deflessione iniziale della molla è di 1 m, come mostrato nelle annotazioni del blocco Spring e di uno dei blocchi Integrator.
Modello

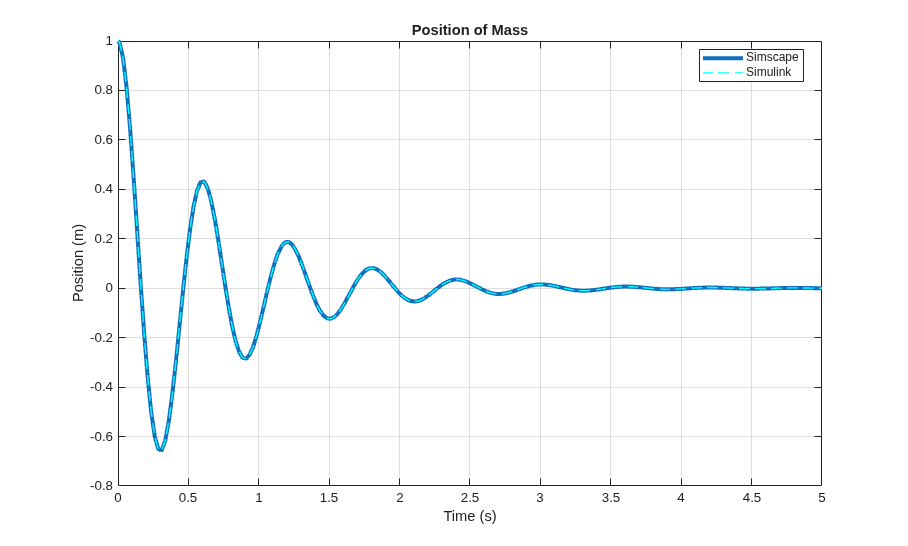

Risultati di simulazione da Simscape Logging
