Repeating Sequence
Generare un segnale periodico di forma arbitraria
Librerie:
Simulink /
Sources
Descrizione
Il blocco Repeating Sequence genera un segnale scalare periodico che presenta una forma d'onda specificata utilizzando i parametri Time values e Output values. Il parametro Time values specifica un vettore dei tempi di output. Il parametro Output values specifica un vettore delle ampiezze del segnale ai corrispondenti tempi di output. Insieme, i due parametri specificano un campionamento della forma d'onda di output nei punti misurati a partire dall'inizio dell'intervallo su cui la forma d'onda si ripete (il periodo del segnale).
Per impostazione predefinita, entrambi i parametri sono [0 2]. Queste impostazioni predefinite specificano una forma d'onda a dente di sega che si ripete ogni 2 secondi dall'inizio della simulazione e ha un'ampiezza massima di 2.
Esempi

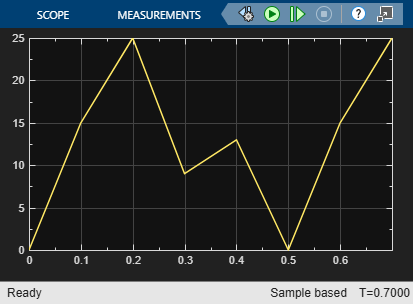

Questo esempio mostra come specificare una forma d'onda con il blocco Repeating Sequence. In questo modello, il blocco definisce il parametro Time values (Valori temporali) come [0:0.1:0.5] e il parametro Output values (Valori di output) come [0 15 25 09 13 17]. Il tempo di arresto della simulazione è 0.7 secondi.
Il periodo di input è
0.5.L'output in qualsiasi tempo
tè l'output al tempot = t-0.5n, doven= 0,1,2, e così via.La sequenza si ripete a
t = 0.5n.
A t = 0.5, l'output previsto è uguale all'output a t = 0, ossia 0. Pertanto, l'ultimo valore del vettore del parametro Output values (Valori di output) [0 15 25 09 13 17] non appare.
Esempi approfonditi
Model Fault-Tolerant Fuel Control System
Combine Stateflow® and Simulink® capabilities to model hybrid systems. This type of modeling is particularly useful for systems that have numerous possible operational modes based on discrete events. Traditional signal flow is handled in Simulink while changes in control configuration are implemented in Stateflow. The model described in this example represents a fuel control system for a gasoline engine. The system is robust in that it detects individual sensor failures, and the control system is dynamically reconfigured for uninterrupted operation.

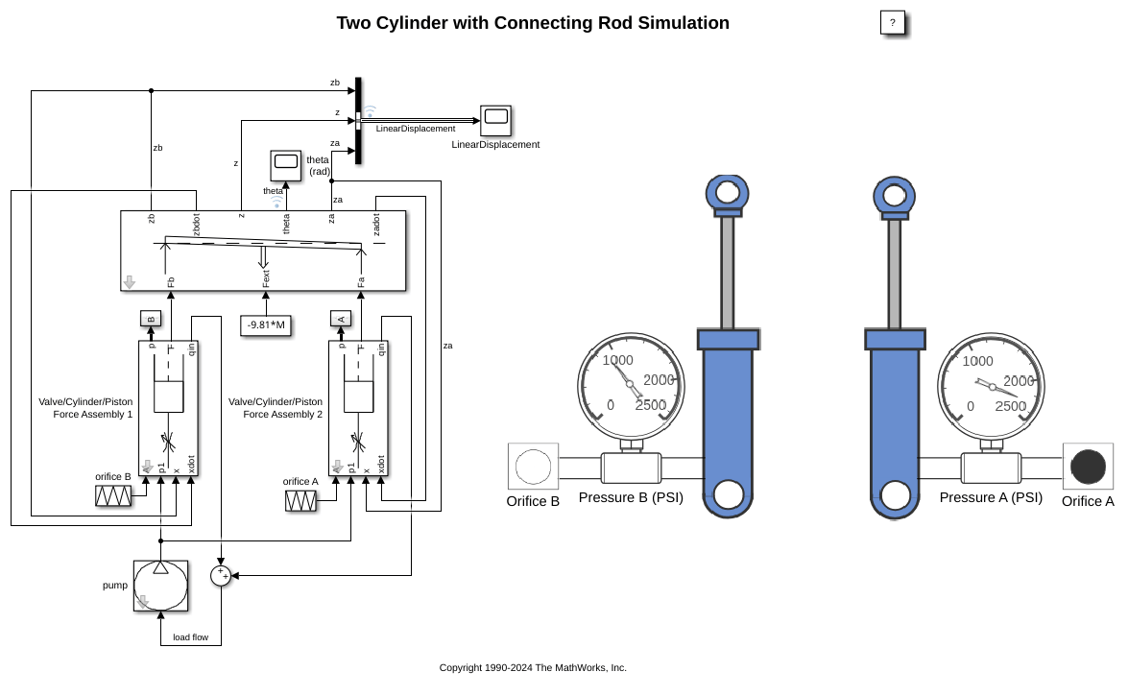

Two Cylinder Model with Load Constraints
Use Simulink® to model a rigid rod supporting a large mass interconnecting two hydraulic actuators. This model eliminates the springs as it applies the piston forces directly to the load.
Simulating Systems with Variable Transport Delay Phenomena
Two cases where you can use Simulink® to model variable transport delay phenomena.
Porte
Output
Parametri
Caratteristiche del blocco
Tipi di dati: |
|
Passaggio diretto |
|
Segnali multidimensionali |
|
Segnali di dimensioni variabili |
|
Rilevamento zero-crossing |
|
Algoritmi
Il blocco imposta il periodo di input come differenza tra il primo e l'ultimo valore del parametro Time values. L'output in qualsiasi tempo t è l'output al tempo t = t-n*period, dove n è un numero intero. La sequenza si ripete a t = n*period. Il blocco utilizza l'interpolazione lineare per calcolare il valore della forma d'onda tra i tempi di output specificati.
Funzionalità estese
Cronologia versioni
Introduzione prima di R2006a
