convertToChart

Convertire la tabella di transizione di stato in un grafico Stateflow

Da R2023b

comprimi tutto nella pagina

Sintassi

chart = convertToChart(table)

Descrizione

chart = convertToChart(table) converte la tabella di transizione di stato sbloccata table in un grafico Stateflow®.

esempio

Esempi

comprimi tutto

Questo esempio utilizza:

Apri live script

Questo esempio mostra come convertire una tabella di transizione di stato in un grafico Stateflow®.

Aprire il modello di esempio e accedere all'oggetto Stateflow.StateTransitionTableChart.

open_system("sf_debouncer_STT")
table = find(sfroot,"-isa","Stateflow.StateTransitionTableChart");
view(table)

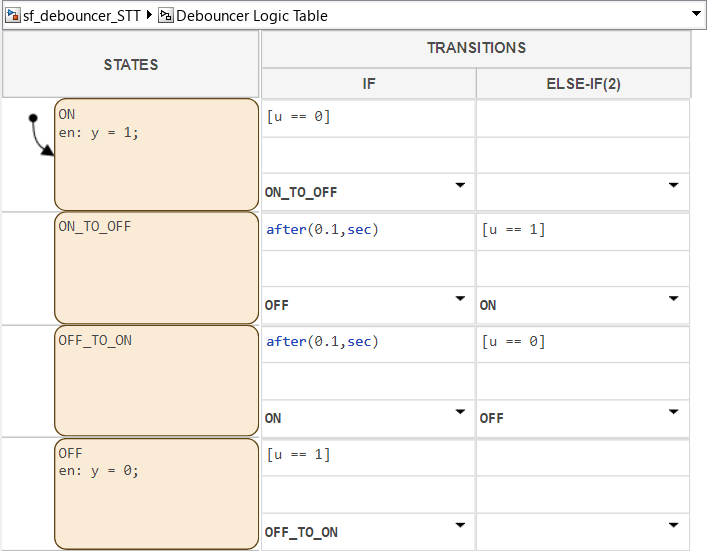

State transition table that contains four states, ON, ON_TO_OFF, OFF_TO_ON, and OFF. The table sets the output data y to 1 when state ON is active and to 0 when state OFF is active.

Convertire la tabella di transizione di stato in un grafico Stateflow.

chart = convertToChart(table);
view(chart)

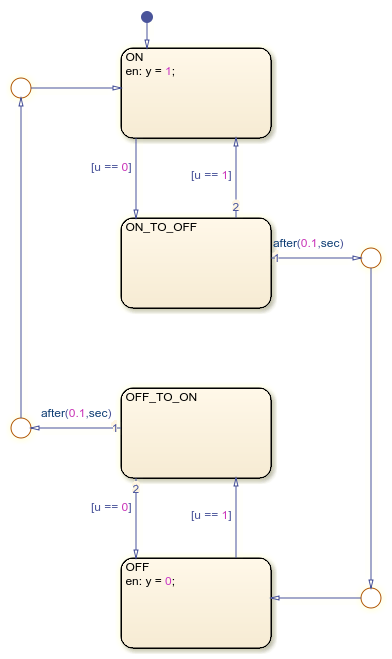

Chart that represents the same logic as the original state transition table. The chart contains four states, ON, ON_TO_OFF, OFF_TO_ON, and OFF. The table sets the output data y to 1 when state ON is active and to 0 when state OFF is active.

Argomenti di input

comprimi tutto

Tabella di transizione di stato Stateflow da convertire, specificata come oggetto Stateflow.StateTransitionTableChart.

Cronologia versioni

Introdotto in R2023b
