Utilizzo del FEEDBACK per chiudere i loop di feedback

I due modi per chiudere i loop di feedback

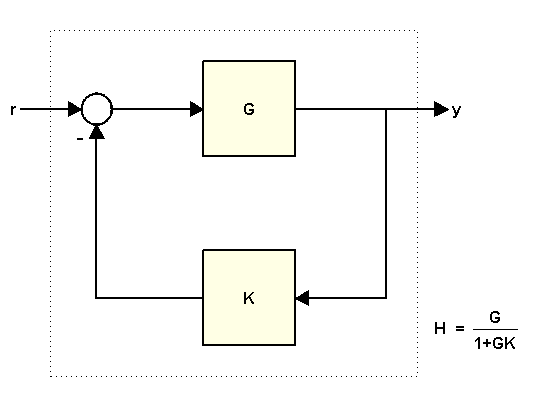

Si consideri il seguente loop di feedback

dove

K = 2;
G = tf([1 2],[1 .5 3])

G =

       s + 2
  ---------------
  s^2 + 0.5 s + 3

Continuous-time transfer function.
Model Properties

È possibile calcolare la funzione di trasferimento a loop chiuso H da r a y in almeno due modi:

Per calcolare H utilizzando feedback, digitare

H = feedback(G,K)

H =

       s + 2
  ---------------
  s^2 + 2.5 s + 7

Continuous-time transfer function.
Model Properties

Per calcolare H dalla formula, digitare

H2 = G/(1+G*K)

H2 =

        s^3 + 2.5 s^2 + 4 s + 6
  -----------------------------------
  s^4 + 3 s^3 + 11.25 s^2 + 11 s + 21

Continuous-time transfer function.
Model Properties

I motivi per cui è preferibile utilizzare FEEDBACK

Il problema principale del calcolo di H dalla formula è che gonfia l'ordine della funzione di trasferimento a loop chiuso. Nell'esempio precedente, H2 a un ordine doppio rispetto ad H. Questo accade perché l'espressione G/(1+G*K) è valutata come rapporto delle due funzioni di trasferimento G e 1+G*K. Se

viene quindi G/(1+G*K) valutato come:

Di conseguenza, i poli di G sono aggiunti sia al numeratore che al denominatore di H. È possibile confermarlo osservando la rappresentazione ZPK:

zpk(H2)

ans =

       (s+2) (s^2 + 0.5s + 3)
  ---------------------------------
  (s^2 + 0.5s + 3) (s^2 + 2.5s + 7)

Continuous-time zero/pole/gain model.
Model Properties

Questo eccesso di poli e zeri può influire negativamente sull'accuratezza dei risultati quando si tratta di funzioni di trasferimento di ordine elevato, come mostrato nell'esempio successivo. Questo esempio prevede una funzione di trasferimento del 17-esimo ordine G. Come in precedenza, utilizzare entrambi gli approcci per calcolare la funzione di trasferimento a loop chiuso per K=1:

load numdemo G
H1 = feedback(G,1);          % good
H2 = G/(1+G);                % bad

Per avere un punto di riferimento, calcolare inoltre un modello FRD contenente la risposta in frequenza di G e applicare feedback direttamente ai dati della risposta in frequenza:

w = logspace(2,5.1,100);
H0 = feedback(frd(G,w),1);

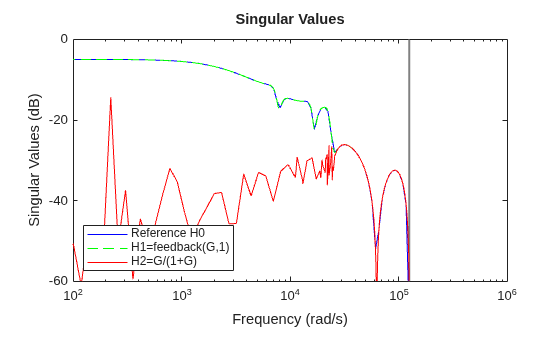

Confrontate quindi le magnitudini delle risposte a loop chiuso:

sigmaplot(H0,'b',H1,'g--',H2,'r');
legend('Reference H0','H1=feedback(G,1)','H2=G/(1+G)','location','southwest');
ylim([-60 0])

La risposta in frequenza di H2 è imprecisa per frequenze inferiori a 2e4 rad/s. Questa inaccuratezza può essere ricondotta alle ulteriori dinamiche (che si annullano) introdotte in prossimità di z=1. In particolare, H2 ha un numero di poli e zeri vicino a z=1 circa doppio rispetto a H1. Di conseguenza, H2(z) ha un'accuratezza molto più scarsa in prossimità di z=1 che distorce la risposta alle basse frequenze. Vedere l'esempio Using the Right Model Representation per maggiori dettagli.
