Strumento Impostazioni mondiali

Configura la posizione geografica e le dimensioni del modello ambientale per l'importazione e l'esportazione dei dati

Descrizione

Lo strumento Impostazioni mondiali viene utilizzato per configurare la posizione geografica e le dimensioni del modello ambientale.

RoadRunner consente ai modelli di essere facoltativamente georeferenziati, nel senso che sono costruiti per corrispondere a una particolare posizione sulla superficie della Terra.

Per ulteriori informazioni sul sistema di coordinate utilizzato in RoadRunner, fare riferimento a Spazio Coordinato e Georeferenziazione.

Apri Strumento Impostazioni mondiali

Sulla barra degli strumenti RoadRunner , fai clic sul pulsante World Settings Tool :

Esempi

Specificare un'origine latitudine/longitudine iniziale per la scena

1. Fare clic sul pulsante World Settings Tool .

2. Inserisci la latitudine e la longitudine desiderate che desideri utilizzare come origine della scena nella sezione World Origin del riquadro Attributes .

3. Fare clic sul pulsante Apply World Changes nel riquadro Attributes .

Cancella la posizione geografica

1. Fare clic sul pulsante World Settings Tool .

2. Premi il pulsante Clear World Projection nel riquadro Attributes .

3. Viene visualizzata una finestra di dialogo di avviso che informa che la cancellazione della proiezione invalida i file GIS importati. Per procedere premere il pulsante Clear .

Centra la posizione geografica su un file GIS esistente

1. Fare clic sul pulsante World Settings Tool .

2. Fare clic sul file GIS su cui si desidera centrare la proiezione.

3. Premi il pulsante Center World on Selected nel riquadro Attributes .

4. Premi il pulsante Apply World Changes nel riquadro Attributes .

5. Appare una finestra di dialogo che ti chiede se vuoi semplicemente cambiare la proiezione del mondo (il pulsante Only Change Projection ) o se vuoi trasformare il modello nella nuova proiezione (il Transform Scene pulsante $ ). Consulta la nota sulla modifica delle impostazioni del mondo per determinare l'azione appropriata e fai clic sul pulsante appropriato.

Cambia l'origine dell'ambiente in una latitudine/longitudine specifica

1. Fare clic sul pulsante World Settings Tool .

2. Inserisci la latitudine e la longitudine desiderate che desideri utilizzare come origine della scena nella sezione World Origin del riquadro Attributes .

3. Fare clic sul pulsante Apply World Changes nel riquadro Attributes .

4. Appare una finestra di dialogo che ti chiede se vuoi semplicemente cambiare la proiezione del mondo (il pulsante Only Change Projection ) o se vuoi trasformare il modello nella nuova proiezione (il Transform Scene pulsante). Consulta la nota sulla modifica delle impostazioni del mondo per determinare l'azione appropriata e premi il pulsante appropriato.

In alternativa, segui questi passaggi:

1. Fare clic sul pulsante World Settings Tool . Individuare il segno circolare verde che indica World Origin.

2. Fare clic e trascinare il segno World Origin nella nuova posizione di origine desiderata.

3. Fare clic sul pulsante Apply World Changes nel riquadro Attributes .

4. Appare una finestra di dialogo che ti chiede se vuoi semplicemente cambiare la proiezione del mondo (il pulsante Only Change Projection ) o se vuoi trasformare il modello nella nuova proiezione (il Transform Scene pulsante). Consulta la nota sulla modifica delle impostazioni del mondo per determinare l'azione appropriata e premi il pulsante appropriato.

Nota

Per trasformare una scena, hai due opzioni:

• Only Change Projection — Usa questa opzione se vuoi cambiare l'origine senza spostare alcun oggetto della scena. Ciò modifica le posizioni lat/long degli oggetti ma preserva le loro coordinate locali (XY).

• Transform Scene — Utilizza questa opzione se desideri modificare l'origine e spostare gli oggetti per preservare la loro posizione sulla terra. Ciò modifica le coordinate locali (XY) degli oggetti ma preserva le loro coordinate geografiche (latitudine/longitudine).

Modificare le dimensioni e la posizione dell'area di lavoro

1. Fare clic sul pulsante World Settings Tool .

2. Immettere i parametri dell'area di lavoro desiderati (Center e Extents) nel riquadro Attributes .

In alternativa, segui questi passaggi:

1. Fare clic e trascinare all'interno della casella blu World Origin nell'area di modifica della scena per spostare il centro dell'area di lavoro.

2. Fare clic e trascinare i bordi o gli angoli della casella blu World Origin per modificare le dimensioni dell'area di lavoro.

3. Fare clic sul pulsante Apply World Changes nel riquadro Attributes .

Nota

La modifica dell'area di lavoro non rimuove o modifica alcun dato nella scena. Quando si lavora con file GIS di grandi dimensioni, può essere utile ridurre lo spazio di lavoro per visualizzare solo la parte del file che si desidera visualizzare in un dato momento. Tuttavia, ricorda di aumentare nuovamente le dimensioni dell'area di lavoro prima di esportare.

Esempi correlati

• Crea strade attorno a risorse GIS importate

Ulteriori informazioni

Lavorare con dati GIS

Prima di importare qualsiasi file GIS o prima di iniziare a modellare qualsiasi strada, imposta la latitudine e la longitudine desiderate nella scena. Vedi Specificare un'origine latitudine/longitudine iniziale per la scena. Ciò consente di inserire valori espliciti di latitudine e longitudine.

Un'altra opzione è centrare l'origine sul primo file GIS importato. RoadRunner lo fa automaticamente se provi a trascinare un file GIS nella scena senza aver impostato l'origine. Una volta impostata l'origine, eventuali file GIS aggiuntivi importati vengono posizionati rispetto all'origine specificata.

Tieni presente che puoi sempre modificare l'origine del tuo mondo in un secondo momento, anche se è consigliabile apportare tutte le modifiche prima di creare strade o altri elementi della scena. La modifica dell'origine del mondo dopo l'importazione dei file GIS modificherà la proiezione della mappa e richiederà il ricaricamento e la riproiezione di tutti i file GIS. Questo viene fatto automaticamente quando si cambia l'origine.

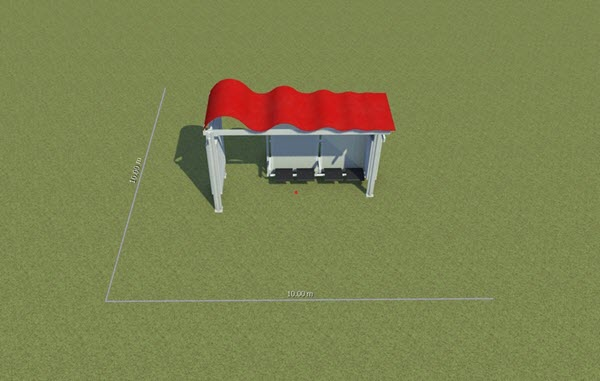

Area di lavoro della scena

L'area di lavoro della scena definisce la dimensione rettangolare del modello ambientale. Questa regione rettangolare viene definita area di lavoro e si basa su una coordinata centrale XY (in metri rispetto all'origine) e su una dimensione del rettangolo XY , definita in metri .

Poiché i dati GIS possono diventare piuttosto grandi, RoadRunner carica solo i dati GIS che si trovano all'interno dell'area di lavoro. L'area di lavoro della scena viene utilizzata anche per l'esportazione. La scena visiva viene ritagliata geometricamente rispetto all'area di lavoro della scena durante l'esportazione.

Per modificare le dimensioni dell'area di lavoro, vedere Modificare le dimensioni e la posizione dell'area di lavoro.

Cronologia versioni

Introdotto in R2020a
