Circuito RC in Simulink e Simscape
Questo esempio mostra due modelli di un circuito RC, di cui uno utilizza i blocchi di input/output di Simulink® e l'altro le reti fisiche di Simscape™.
Il modello Simulink utilizza i collegamenti del segnale che definiscono il flusso di dati da un blocco all'altro. Il modello Simscape utilizza i collegamenti fisici che consentono un flusso bidirezionale di energia tra i componenti. I collegamenti fisici consentono di aggiungere ulteriori stadi al circuito RC con un semplice copia e incolla. I collegamenti di input/output richiedono la rielaborazione e la reimplementazione delle equazioni del circuito.
Il circuito è alimentato da un'onda quadrata di tensione. I valori di resistenza e capacità sono definiti utilizzando le variabili di MATLAB®.
Modello

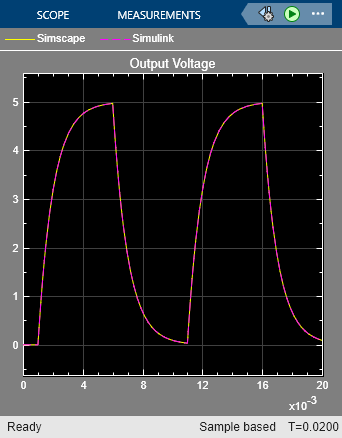

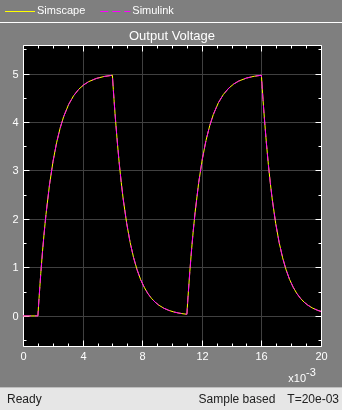

Risultati di simulazione dagli Scope

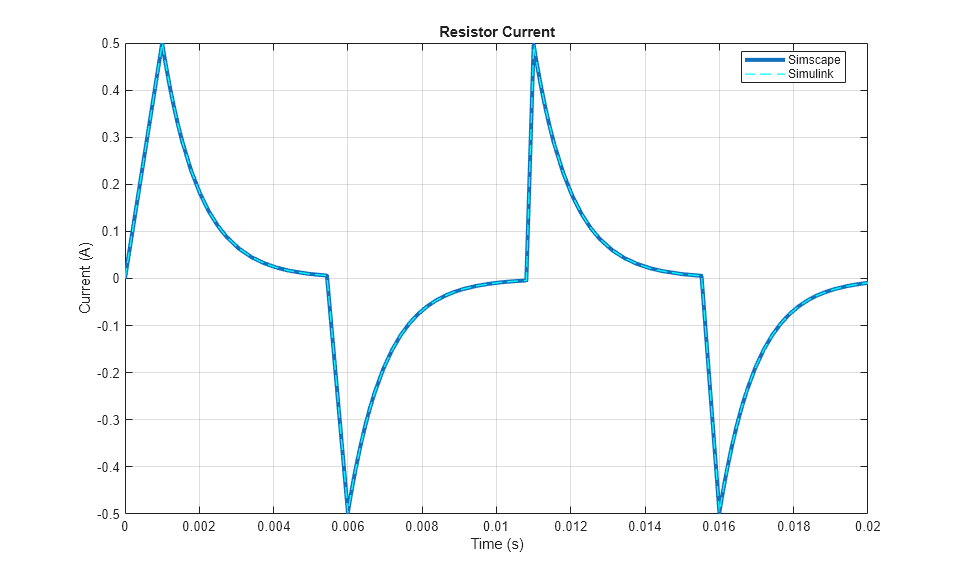

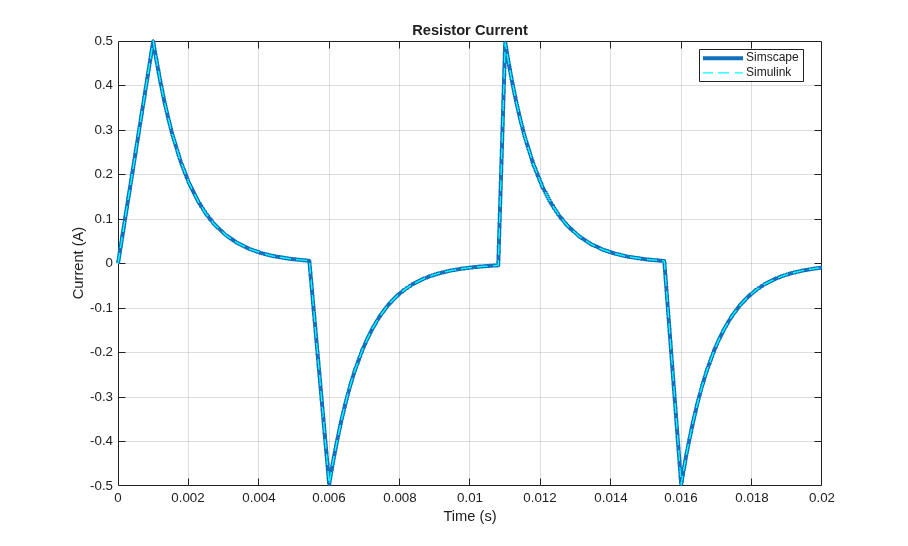

Risultati di simulazione da Simscape Logging
