Simulink.sdi.view

Aprire Simulation Data Inspector

comprimi tutto nella pagina

Sintassi

Simulink.sdi.view
Simulink.sdi.view(pane)

Descrizione

Simulink.sdi.view apre Simulation Data Inspector. È possibile scrivere uno script per tracciare i dati e personalizzare le proprietà del Simulation Data Inspector e utilizzare Simulink.sdi.view per visualizzare i risultati.

esempio

Simulink.sdi.view(pane) apre il Simulation Data Inspector nel riquadro Inspect o nel riquadro Compare.

Esempi

comprimi tutto

È possibile aprire Simulation Data Inspector in modo programmatico per visualizzare, esaminare e analizzare i dati.

Simulink.sdi.view
Apri live script

Creare un'esecuzione, aggiungere i dati e visualizzarli in Simulation Data Inspector.

Creazione dei dati per l'esecuzione

Creare due oggetti timeseries per contenere i dati di un segnale sinusoidale e di un segnale cosinusoidale. Assegnare un nome descrittivo a ciascun oggetto timeseries.

time = linspace(0,20,100);

sine_vals = sin(2*pi/5*time);
sine_ts = timeseries(sine_vals,time);
sine_ts.Name = "Sine, T=5";

cos_vals = cos(2*pi/8*time);
cos_ts = timeseries(cos_vals,time);
cos_ts.Name = "Cosine, T=8";

Creazione di esecuzioni e aggiunta di dati

Utilizzare la funzione Simulink.sdi.view per aprire Simulation Data Inspector.

Simulink.sdi.view

Per importare i dati dal workspace in Simulation Data Inspector, creare un oggetto Simulink.sdi.Run utilizzando la funzione Simulink.sdi.Run.create. Aggiungere le informazioni sull'esecuzione ai relativi metadati utilizzando le proprietà Name e Description dell'oggetto Run.

sinusoidsRun = Simulink.sdi.Run.create;
sinusoidsRun.Name = "Sinusoids";
sinusoidsRun.Description = "Sine and cosine signals with different frequencies";

Utilizzare la funzione add per aggiungere i dati creati nel workspace all'esecuzione vuota.

add(sinusoidsRun,"vars",sine_ts,cos_ts);

Plottaggio dei dati in Simulation Data Inspector

Utilizzare la funzione getSignalByIndex per accedere agli oggetti Simulink.sdi.Signal che contengono i dati del segnale. È possibile utilizzare le proprietà dell'oggetto Simulink.sdi.Signal per specificare lo stile e il colore della linea del segnale e tracciare il segnale in Simulation Data Inspector. Specificare le proprietà LineColor e LineDashed per ciascun segnale.

sine_sig = getSignalByIndex(sinusoidsRun,1);
sine_sig.LineColor = [0 0 1];
sine_sig.LineDashed = "-.";

cos_sig = sinusoidsRun.getSignalByIndex(2);
cos_sig.LineColor = [1 0 0];
cos_sig.LineDashed = "--";

Utilizzare la funzione Simulink.sdi.setSubPlotLayout per configurare un layout di un grafico secondario 2x1 nell'area di plottaggio di Simulation Data Inspector. Quindi, utilizzare la funzione plotOnSubplot per tracciare il segnale sinusoidale sul grafico secondario superiore e il segnale cosinusoidale su quello inferiore.

Simulink.sdi.setSubPlotLayout(2,1);

plotOnSubPlot(sine_sig,1,1,true);
plotOnSubPlot(cos_sig,2,1,true);

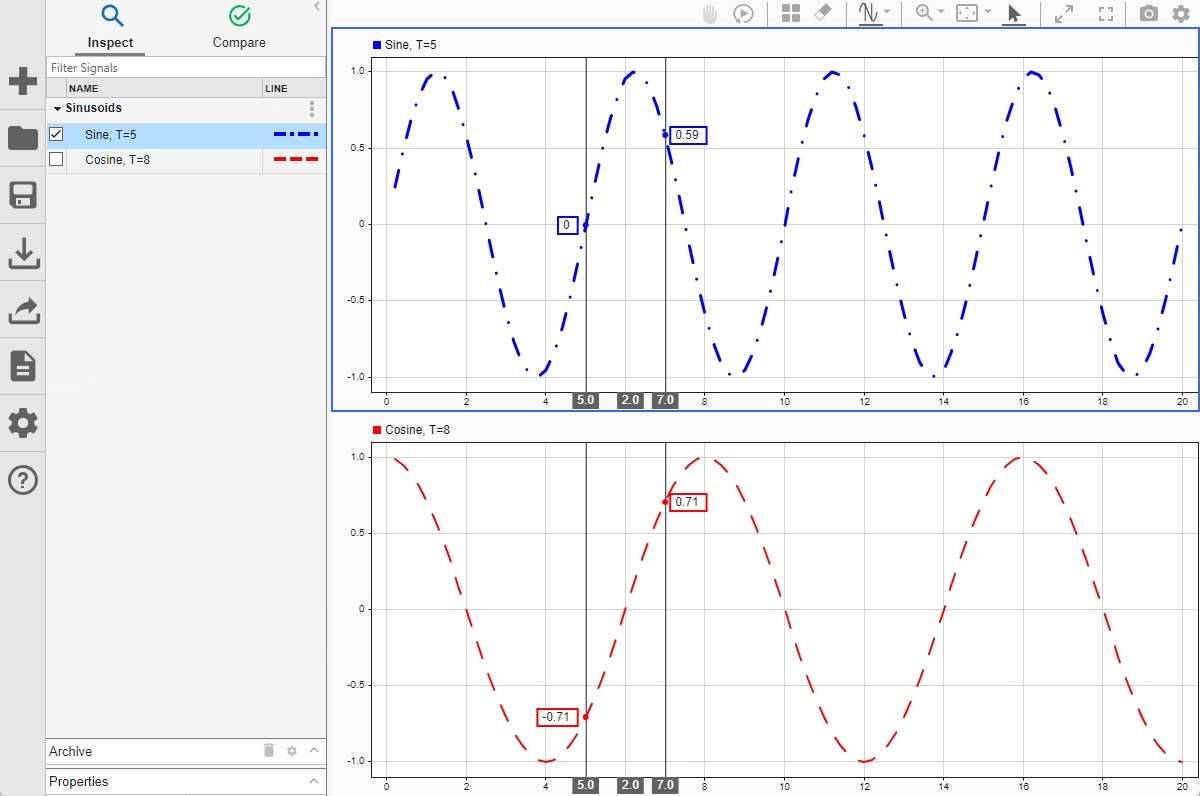

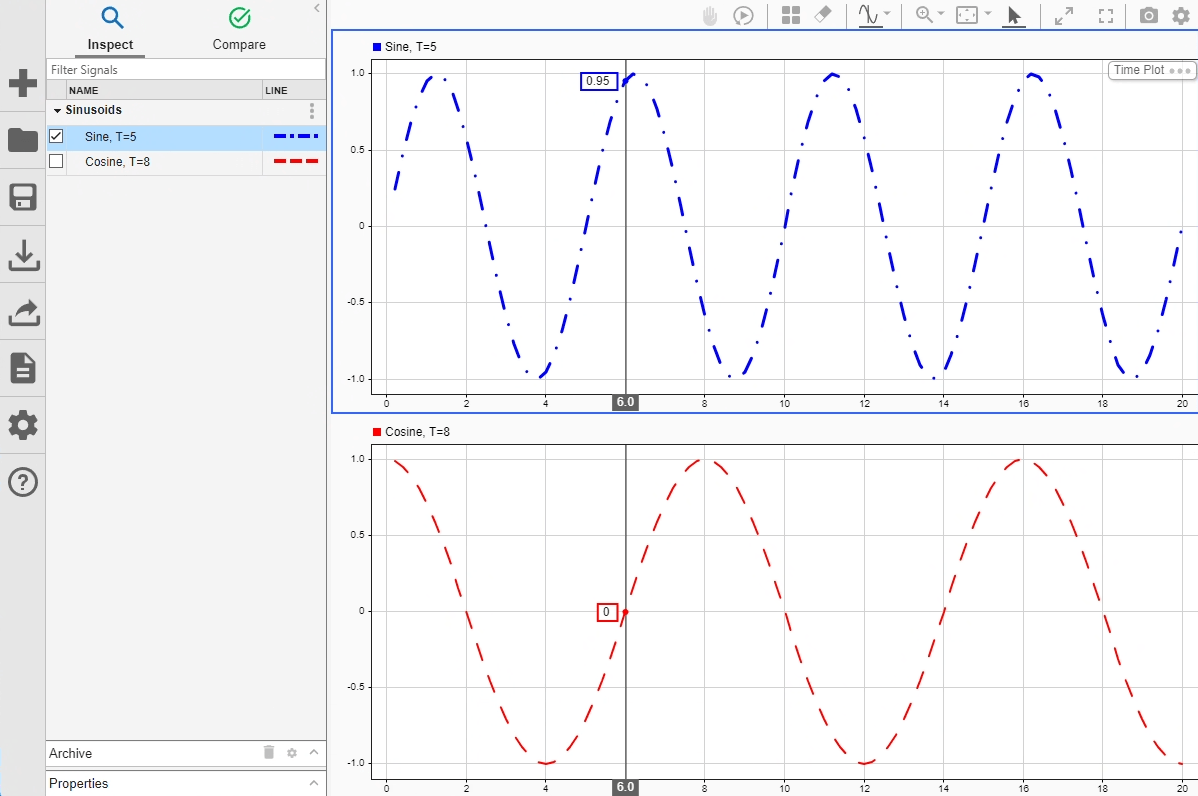

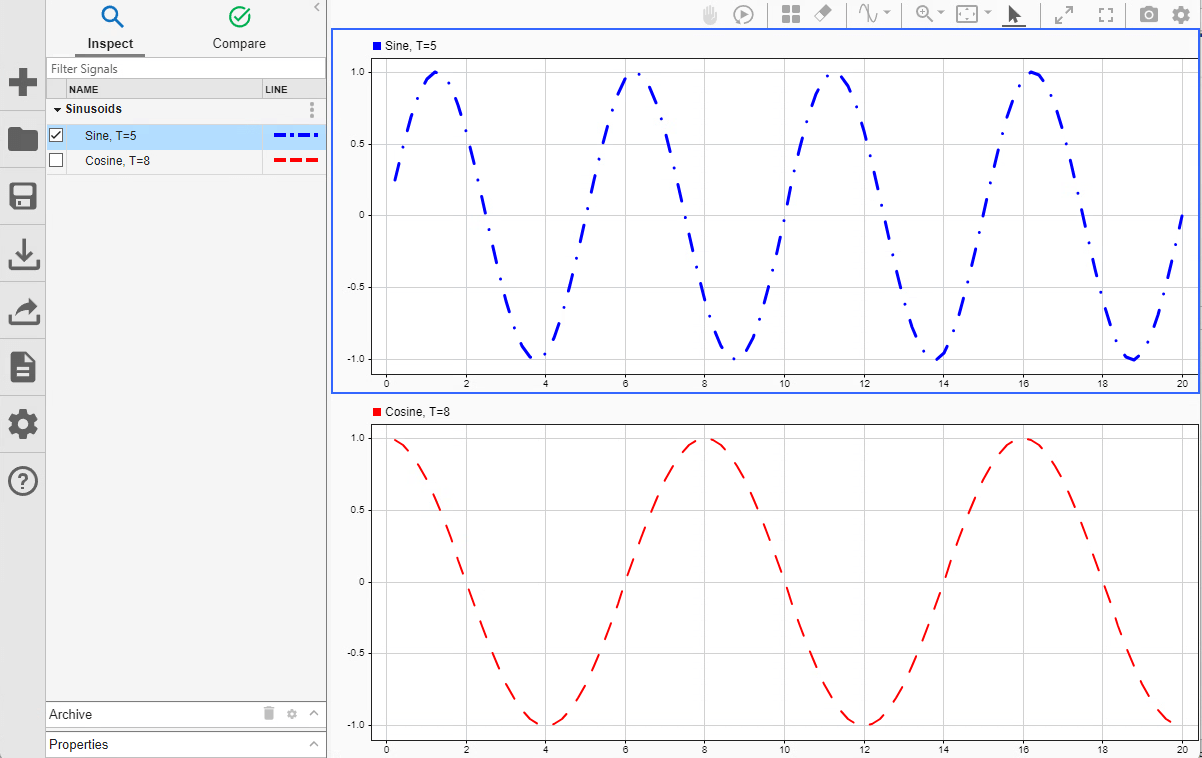

The sine wave and cosine wave signals are plotted in the Simulation Data Inspector. Two subplots align vertically. In the upper subplot, the Sine, T=5 signal is plotted in blue with a dash-dotted line style. In the lower subplot, Cosine, T=8 signal is plotted in red with a dashed line style.

Chiusura di Simulation Data Inspector e salvataggio dei dati

Una volta terminato di esaminare i dati del segnale tracciato, è possibile chiudere Simulation Data Inspector e salvare la sessione in un file MLDATX.

Simulink.sdi.close("sinusoids.mldatx")

Argomenti di input

comprimi tutto

Opzione per esaminare o confrontare i dati, specificata come una delle seguenti opzioni:

  • Simulink.sdi.GUITabType.InspectSignals: aprire il Simulation Data Inspector nel riquadro Inspect.

  • Simulink.sdi.GUITabType.CompareRuns: apre il Simulation Data Inspector nel riquadro Compare.

Alternative

È possibile aprire il Simulation Data Inspector dalla barra degli strumenti dell'Editor di Simulink® con il pulsante Simulation Data Inspector .

Cronologia versioni

Introdotto in R2011b
