Visualizzazione e analisi dei risultati della simulazione
Durante la simulazione, è possibile sincronizzare i valori dei parametri e visualizzare i risultati della simulazione utilizzando uno o più strumenti:
Blocchi Scope e visualizzatori Scope: collegano e visualizzano rapidamente i dati per la prototipazione e il debug.
Blocchi Dashboard: visualizzano e monitorizzano i valori istantanei del segnale sul display della dashboard, quali misuratori e lampade.

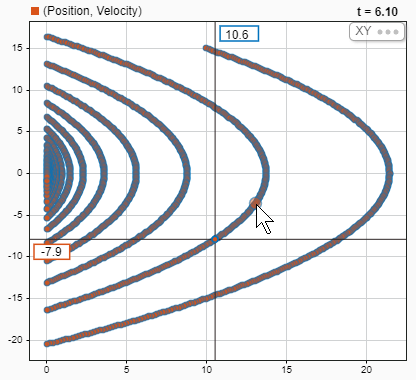

Simulation Data Inspector: visualizza molti segnali congiuntamente su visualizzazioni quali sparkline, grafici temporali, grafici XY e mappe.
Blocco Record: collega e visualizza i segnali che possono essere registrati nell'area di lavoro, in un file o nell'area di lavoro e in un file.
App MATLAB®: sincronizzare i parametri del modello e visualizzare i segnali da un'applicazione personalizzata costruita con App Designer.
Per informazioni complete sulla visualizzazione dei dati di simulazione, vedere Decide How to Visualize Simulation Data.
Dopo la simulazione, analizzare i risultati.
Ispezionare i valori del segnale utilizzando i cursori e le misure Scope.
Importare i dati da altre sorgenti nel Simulation Data Inspector per analizzarli insieme ai dati di simulazione.
Confrontare i segnali o le esecuzioni per analizzare il comportamento del modello o i dati da una scansione dei parametri.
Salvare e condividere i dati di simulazione e i risultati dell'analisi.
Salvare o esportare i dati di simulazione in un file MAT o in un file Microsoft® Excel®.
Salvare i dati e le impostazioni di visualizzazione insieme come una sessione del Simulation Data Inspector.
Generare un report interattivo dei risultati del confronto.
Categorie
- Simulazioni di controllo tramite display interattivi
Costruire la dashboard per il modello, sincronizzare i valori dei parametri e monitorare i valori del segnale durante la simulazione
- Visualizzazione dei dati durante la simulazione
Visualizzare i dati durante la simulazione utilizzando i blocchi Scope, il blocco Record o il Simulation Data Inspector
- Creazione di applicazioni per il controllo delle simulazioni
Utilizzare App Designer per creare applicazioni personalizzate che interagiscono con le simulazioni di Simulink®
- Analisi dei risultati della simulazione
Ispezionare i dati utilizzando cursori e visualizzazioni personalizzate, riprodurre i risultati della simulazione, confrontare i dati delle simulazioni
- Salvataggio dei risultati della simulazione e dell'analisi
Salvare e condividere i dati di simulazione registrati e i risultati delle analisi in uno o più formati di file
