Scrivi immagine su ThingSpeak dalla scheda fotocamera ESP32

Questo esempio mostra come acquisire un'immagine da una scheda fotocamera ESP32 e scriverla su un canale immagini ThingsSpeak®.

Questo esempio utilizza una scheda fotocamera ESP32 compatibile con la scheda A.I.Thinker. È possibile utilizzare altri tipi regolando i pin definiti. L'esempio Prototipazione con sensore di prossimità Sonar mostra come utilizzare un sensore di prossimità per proteggere la cucitrice. In questo esempio, puoi conservare un'immagine della tua cucitrice per scoraggiare e catturare potenziali ladri.

Impostare

1) Creare un nuovo canale immagine ThingSpeak come descritto in Crea un canale immagine.

2) Creare un nuovo canale dati ThingSpeak come descritto in Raccogli dati in un nuovo canale.

3) Aggiungi un widget Visualizzazione immagini alla visualizzazione del tuo canale dati, come descritto in Visualizzazione delle immagini.

Programmare l'ESP32

Utilizza l'IDE Arduino per creare un'applicazione per il tuo dispositivo.

1) Collega l'ESP32 al computer utilizzando un cavo micro-USB e attendi che si connetta correttamente.

2) Nell'IDE Arduino selezionare la scheda ESP32 Dev Module e la porta COM corretta.

3) Creare l'applicazione. Apri una nuova finestra nell'IDE di Arduino e salva il file. Aggiungi il codice fornito nella sezione Codice. Modifica l'SSID della rete wireless, la password e la chiave API di scrittura per il tuo canale immagine.

Codice

1) Includere le librerie necessarie e definire i parametri di connessione. Assicurati di modificare i parametri Wi-Fi e del canale immagine in modo che corrispondano alla tua configurazione.

#include "esp_camera.h"
#include <WiFiClientSecure.h>

#define PWDN     32
#define RESET    -1
#define XCLK      0
#define SIOD     26
#define SIOC     27
#define Y9       35
#define Y8       34
#define Y7       39
#define Y6       36
#define Y5       21
#define Y4       19
#define Y3       18
#define Y2        5
#define VSYNC    25
#define HREF     23
#define PCLK     22

// Network information.
#define WIFI_SSID "WIFI_NAME"
#define WIFI_PASSWORD "YOUR_WIFI_PASSWORD"

// ThingSpeak information.
#define IMAGE_CHANNEL_ID "YOUR_THINGSPEAK_IMAGE_CHANNEL_ID"
#define IMAGE_CHANNEL_API_KEY "YOUR_THINGSPEAK_IMAGE_CHANNEL_API_KEY"

#define THINGSPEAK_ADDRESS "data.thingspeak.com"

#define RESPONSE_TIMEOUT 5000
#define MAX_BLOCK_SIZE 16384
#define SNAPSHOT_PERIOD 50000

WiFiClientSecure client = NULL;
unsigned long previousSnapshotTime = 0;
bool cameraAvailable = false;

2) Collegarsi alla rete Wi-Fi locale.

void connectWifi()
{
    while (WiFi.status() != WL_CONNECTED) {
        WiFi.begin( WIFI_SSID, WIFI_PASSWORD );
        Serial.println( "Connecting to Wi-Fi" );
        delay( 5000 );
    }
    // Skip checking of server certs.
    client.setInsecure();
    Serial.println( "WiFi Connected" );
}

3) Inizializzare la fotocamera.

bool initCamera() {
  static camera_config_t config  = {
    .pin_pwdn = PWDN,
    .pin_reset = RESET,
    .pin_xclk = XCLK,
    .pin_sscb_sda = SIOD,
    .pin_sscb_scl = SIOC,
    .pin_d7 = Y9,
    .pin_d6 = Y8,
    .pin_d5 = Y7,
    .pin_d4 = Y6,
    .pin_d3 = Y5,
    .pin_d2 = Y4,
    .pin_d1 = Y3,
    .pin_d0 = Y2,
    .pin_vsync = VSYNC,
    .pin_href = HREF,
    .pin_pclk = PCLK,
    .xclk_freq_hz = 20000000,
    .ledc_timer = LEDC_TIMER_0,
    .ledc_channel = LEDC_CHANNEL_0,
    .pixel_format = PIXFORMAT_JPEG,
    .frame_size = FRAMESIZE_QSXGA,
    .jpeg_quality = 10,
    .fb_count = 1,
  };

  if (esp_camera_init(&config) != ESP_OK) {
    Serial.println("Camera initialization failed");
    return false;
  }

  sensor_t * s = esp_camera_sensor_get();
  s->set_brightness(s, 0); // -2 to 2
  s->set_contrast(s, 2); // -2 to 2
  s->set_saturation(s, -2); // -2 to 2
  s->set_whitebal(s, 1); // 0 = disable , 1 = enable
  s->set_awb_gain(s, 1); // 0 = disable , 1 = enable
  s->set_wb_mode(s, 0); // 0 to 4 - if awb_gain enabled (0 - Auto, 1 - Sunny, 2 - Cloudy, 3 - Office, 4 - Home)
  s->set_exposure_ctrl(s, 1); // 0 = disable , 1 = enable
  s->set_aec2(s, 1); // 0 = disable , 1 = enable
  s->set_gain_ctrl(s, 0); // 0 = disable , 1 = enable
  s->set_agc_gain(s, 0); // 0 to 30
  s->set_gainceiling(s, (gainceiling_t)6); // 0 to 6
  s->set_bpc(s, 1); // 0 = disable , 1 = enable
  s->set_wpc(s, 1); // 0 = disable , 1 = enable
  s->set_raw_gma(s, 1); // 0 = disable , 1 = enable (makes much lighter and noisy)
  s->set_lenc(s, 1); // 0 = disable , 1 = enable
  s->set_hmirror(s, 0); // 0 = disable , 1 = enable
  s->set_vflip(s, 0); // 0 = disable , 1 = enable
  s->set_dcw(s, 0); // 0 = disable , 1 = enable
  return true;
}

4) Stampa la risposta dal server ThingSpeak alla porta seriale.

void printResponse(){

  unsigned long startTime = millis();
  // Wait a few hundred milliseconds for server to process the request
  delay( 100 );
  while ( client.available() < 1 && (( millis() - startTime ) < RESPONSE_TIMEOUT ) ){
    delay( 10 );
  }

  // Read server response and print it to serial port
  if( client.available() > 0 ){
    do {
      Serial.write(client.read());
    } while ( client.available() > 0 );
    Serial.println(' ');
  }
}

5) Scatta una foto e invia l'immagine al canale ThingSpeak sopra indicato. Echo ogni stampa client sul monitor seriale per il debug.

bool snapshotToThingSpeak() {
  bool result = false;
  // Only send image to ThingSpeak if sufficient time has passed since previous send.
  if ( cameraAvailable && ( millis() > previousSnapshotTime + SNAPSHOT_PERIOD) ) {
    // Capture a new image from the camera.
    camera_fb_t *frame = esp_camera_fb_get();
    if (!frame) return result;
    // Connect to ThingSpeak and send image
    // Echo client commands to serial port for debugging
    if (client.connect(THINGSPEAK_ADDRESS, 443)) {
      Serial.println("Writing image to ThingSpeak");
      client.print( "POST /channels/");
      Serial.print( "POST /channels/");
      client.print( IMAGE_CHANNEL_ID );
      Serial.print( IMAGE_CHANNEL_ID );
      client.println( "/images HTTP/1.1" );
      Serial.print( IMAGE_CHANNEL_ID );
      client.println( "Connection: close" );
      Serial.println( "Connection: close" );
      client.print( "Host: " );
      Serial.print( "Host: " );
      client.println(THINGSPEAK_ADDRESS);
      Serial.println(THINGSPEAK_ADDRESS);
      client.print( "Thingspeak-image-channel-api-key: ");
      Serial.print( "Thingspeak-image-channel-api-key: ");
      client.println( IMAGE_CHANNEL_API_KEY );
      Serial.println( IMAGE_CHANNEL_API_KEY );
      client.println( "Content-Type: image/jpeg" );
      Serial.println( "Content-Type: image/jpeg" );
      client.print( "Content-Length: ");
      Serial.print( "Content-Length: ");
      client.println(frame->len);
      Serial.println(frame->len);
      client.println(  );
      Serial.println(  );
      uint8_t *fbBuf = frame->buf;
      long int fbLen = frame->len;
      do {
        client.write(fbBuf, ( (fbLen > MAX_BLOCK_SIZE) ? MAX_BLOCK_SIZE : fbLen) );
        fbLen -= MAX_BLOCK_SIZE;
        fbBuf += MAX_BLOCK_SIZE;
      } while (fbLen > 0);
      client.flush();
      // Print out server response to serial port.
      printResponse();
      client.stop();
      result = true;
    } else {
      Serial.print("Unable to connect to ");
      Serial.println(THINGSPEAK_ADDRESS);
    }
    // Update the stored time when the last image was written.
    previousSnapshotTime = millis();
    // Free the memory buffer for the image so we don't leak memory and segmentation fault.
    esp_camera_fb_return(frame);
    return result;
  }
}

6) Eseguire le routine di inizializzazione.

void setup() {
   // Open serial port for printing debug messages.
   Serial.begin( 115200 );

   // Connect to WiFi
   connectWifi();

   // Initialize the camera
   if (initCamera()){
    Serial.println("Camera initialized");
    cameraAvailable = true;
   }
}

7) Eseguire il loop continuo e inviare un'immagine a ThingSpeak.

void loop() {
// If the connection is lost, recconnect.
  if (WiFi.status() != WL_CONNECTED) {
    connectWifi();
  }
  snapshotToThingSpeak();
  delay(30);
}

Scrivi l'immagine

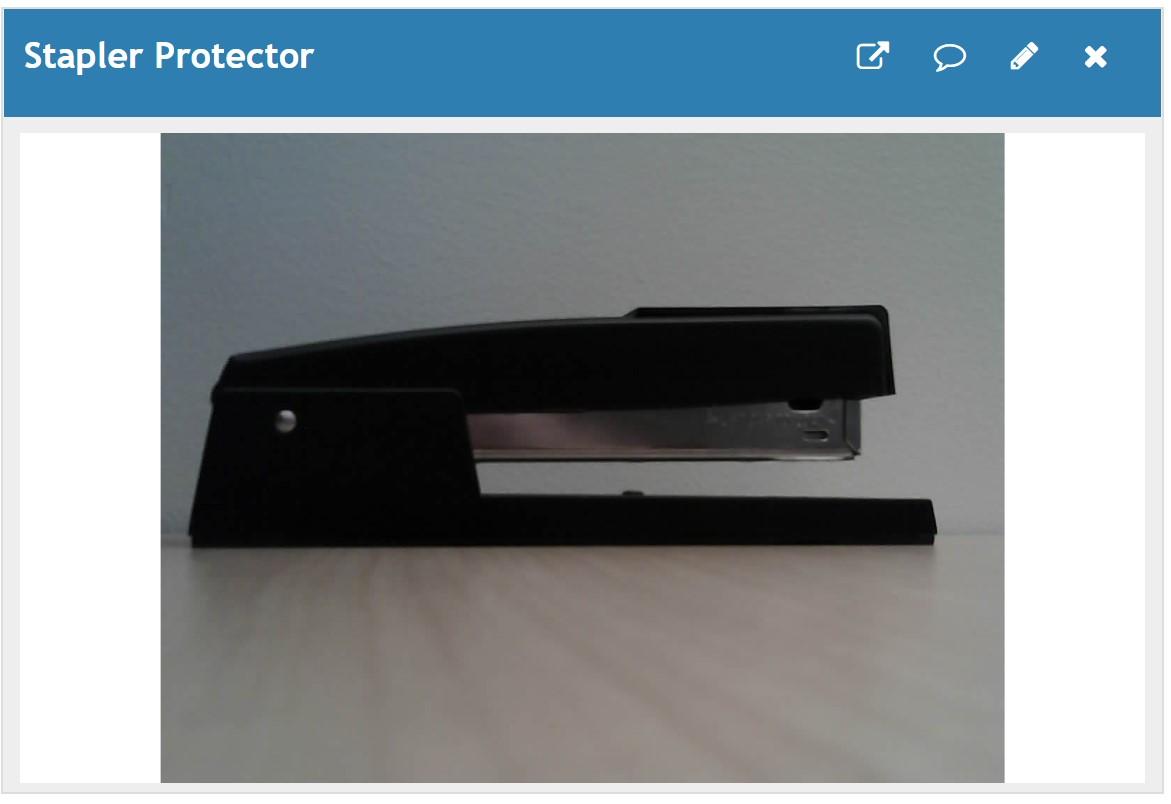

Esegui il codice mentre monitori il widget Visualizzazione immagine nella visualizzazione della pagina.
