unwrap

R2026b

Spostare gli angoli di fase

Descrizione

Q = unwrap(P) svolge gli angoli di fase in radianti in un vettore P. Ogni volta che lo scostamento tra angoli consecutivi è maggiore di o uguale a π radianti, unwrap sposta gli angoli aggiungendo multipli di ±2π finché lo scostamento non diventa inferiore a π. Se P è una matrice, unwrap opera colonna per colonna. Se P è un array multidimensionale, unwrap opera sulla prima dimensione la cui grandezza è maggiore di 1.

esempio

Q = unwrap(P,tol) confronta lo scostamento tra gli elementi di P con la soglia di scostamento tol anziché con il valore predefinito di π radianti. Se si specifica una soglia di scostamento inferiore a π, unwrap utilizza la soglia di scostamento predefinita π.

esempio

Q = unwrap(P,[],dim) svolge lungo la dimensione dim.

esempio

Q = unwrap(P,tol,dim) svolge lungo la dimensione dim utilizzando la soglia di scostamento tol.

Esempi

comprimi tutto

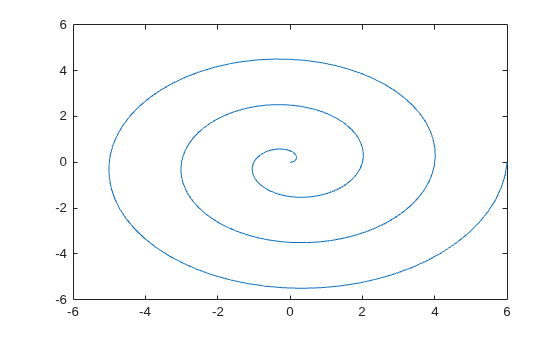

Definire le coordinate x e y di una spirale con angolo di fase da 0 a 6π. Tracciare la spirale.

t = linspace(0,6*pi,201);
x = t/pi.*cos(t);
y = t/pi.*sin(t);
plot(x,y)

Figure contains an axes object. The axes object contains an object of type line.

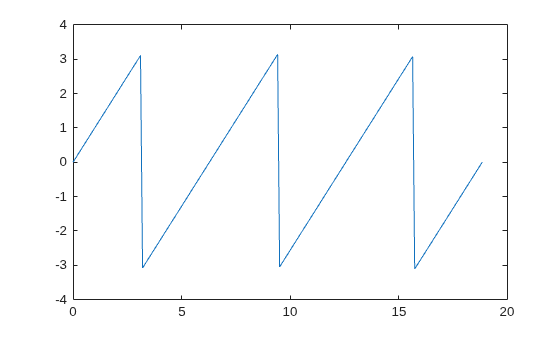

Trovare l'angolo di fase della spirale dalle coordinate x e y utilizzando la funzione atan2. La funzione atan2 restituisce i valori degli angoli nell'intervallo chiuso da -π a π.

P = atan2(y,x);
plot(t,P)

Figure contains an axes object. The axes object contains an object of type line.

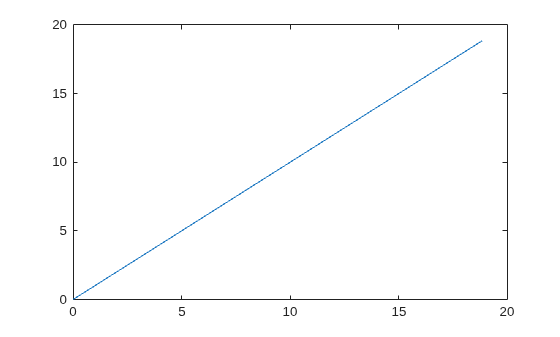

Si noti che questo grafico presenta delle discontinuità. Utilizzare unwrap per eliminare le discontinuità. unwrap aggiunge multipli di ±2π quando la differenza di fase tra elementi consecutivi di P è maggiore di o uguale alla soglia di scostamento di π radianti. L'angolo di fase spostato Q è compreso nell'intervallo da 0 a 6π.

Q = unwrap(P);
plot(t,Q)

Figure contains an axes object. The axes object contains an object of type line.

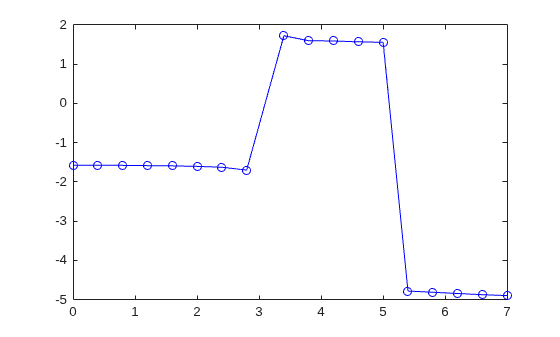

Spostare l'angolo di fase di una risposta in frequenza. La curva di fase presenta due scostamenti. Il primo scostamento è di 3.4250 radianti tra W = 3 e W = 3.4, mentre il secondo scostamento è di 6.3420 radianti tra W = 5 e W = 5.4. Tracciare la curva di fase.

clear; close all;
W = [0:0.4:3, 3.4:0.4:5, 5.4:0.4:7];
P = [-1.5723
     -1.5747
     -1.5790
     -1.5852
     -1.5922
     -1.6044
     -1.6269
     -1.6998
      1.7252
      1.5989
      1.5916
      1.5708
      1.5582
     -4.7838
     -4.8143
     -4.8456
     -4.8764
     -4.9002];
plot(W,P,'bo-')

Figure contains an axes object. The axes object contains an object of type line.

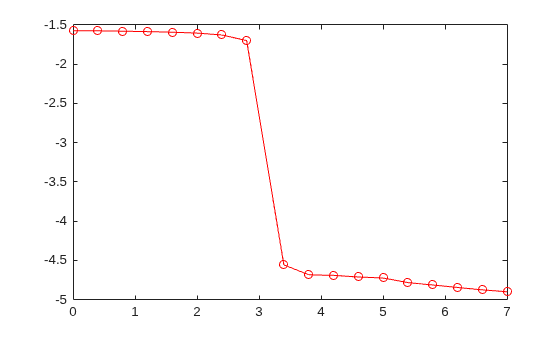

Utilizzare unwrap per spostare l'angolo di fase utilizzando la soglia di scostamento predefinita di π radianti. Tracciare la curva di fase spostata. Entrambi gli scostamenti sono spostati poiché sono maggiori della soglia di scostamento di π radianti.

plot(W,unwrap(P),'ro-')

Figure contains an axes object. The axes object contains an object of type line.

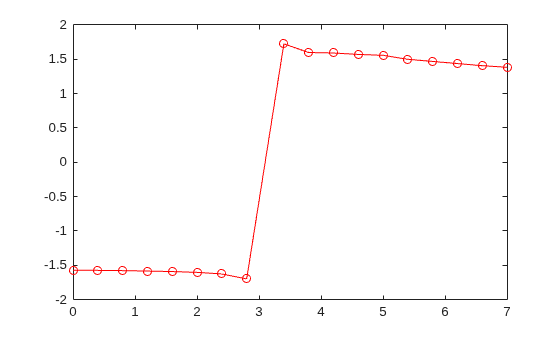

Ora spostare l'angolo di fase utilizzando una soglia di scostamento di 5 radianti. Tracciare la curva di fase spostata. Il primo scostamento non è spostato poiché è inferiore alla soglia di scostamento di 5 radianti.

plot(W,unwrap(P,5),'ro-')

Figure contains an axes object. The axes object contains an object of type line.

Definire una matrice P a due colonne contenente angoli di fase.

P = [0 7.07; 0.19 0.98; 6.67 1.18; 0.59 1.37; 0.78 1.56]
P = 5×2

         0    7.0700
    0.1900    0.9800
    6.6700    1.1800
    0.5900    1.3700
    0.7800    1.5600

Gli angoli di fase P(1,2) = 7.07 e P(3,1) = 6.67 presentano differenze di fase maggiori di π rispetto al resto dei dati.

Svolgere gli angoli di fase confrontando prima gli elementi colonna per colonna. Specificare l'argomento dim come 1. Utilizzare la soglia di scostamento predefinita π specificando il secondo argomento come [].

dim = 1;
P1 = unwrap(P,[],dim)
P1 = 5×2

         0    7.0700
    0.1900    7.2632
    0.3868    7.4632
    0.5900    7.6532
    0.7800    7.8432

Per spostare gli angoli di fase per riga anziché per colonna, specificare dim come 2 anziché 1.

dim = 2;
P2 = unwrap(P1,[],dim)
P2 = 5×2

         0    0.7868
    0.1900    0.9800
    0.3868    1.1800
    0.5900    1.3700
    0.7800    1.5600

Argomenti di input

comprimi tutto

Array di input, specificato come vettore, matrice o array multidimensionale.

Tipi di dati: single | double

Soglia di scostamento da applicare allo spostamento di fase, specificata come scalare. Una soglia di scostamento inferiore a π ha lo stesso effetto della soglia predefinita π.

Tipi di dati: single | double

Dimensione lungo la quale operare, specificata come scalare intero positivo. Se non viene specificato alcun valore, l'impostazione predefinita è la prima dimensione dell'array la cui dimensione non è uguale a 1.

  • unwrap(P,[],1) opera lungo le colonne di P e restituisce l'angolo di fase spostato di ciascuna colonna.

    unwrap(P,[],1) column-wise operation

  • unwrap(P,[],2) opera lungo le righe di P e restituisce l'angolo di fase spostato di ciascuna riga.

    unwrap(P,[],2) row-wise operation

Se dim è maggiore di ndims(P), unwrap(P,[],dim) restituisce P.

Tipi di dati: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Argomenti di output

comprimi tutto

Angolo di fase spostato, restituito come vettore, matrice o array multidimensionale. La dimensione dell'output Q è sempre uguale alla dimensione dell'input P.

Tipi di dati: single | double

Funzionalità estese

espandi tutto

Cronologia versioni

Introduzione prima di R2006a
