Trasformatore elettrico
Questo esempio mostra come modellare un trasformatore utilizzando i blocchi fondamentali della Libreria magnetica. Il trasformatore ha una potenza nominale di 50W, 60 Hz, 120V/12V e si presume abbia un'efficienza del 94%, una corrente di magnetizzazione a vuoto dell'1% e una reattanza di dispersione del 2,3%. Le perdite del nucleo non sono modellate e si presume che la caratteristica B-H del materiale del nucleo sia lineare.
Il trasformatore funziona inizialmente nelle condizioni a vuoto. Al tempo t=0,5s, il carico nominale viene attivato. A causa delle resistenze degli avvolgimenti e delle induttanze di dispersione, la tensione secondaria scende da 12 Vrms a 11,3 Vrms e il trasformatore fornisce una corrente a pieno carico di 3,9 A rms sul secondario. Gli scope di misurazione del flusso e della forza magnetomotrice (MMF) mostrano le condizioni di funzionamento a vuoto e a pieno carico. Confrontare il flusso di dispersione con il flusso del nucleo e osservare le forze magnetomotrici (MMF) sul lato primario e secondario.
Modello

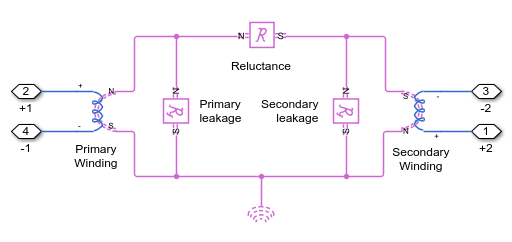

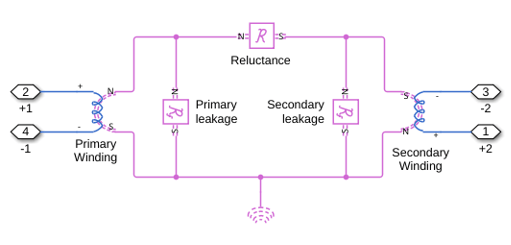

Sottosistema trasformatore

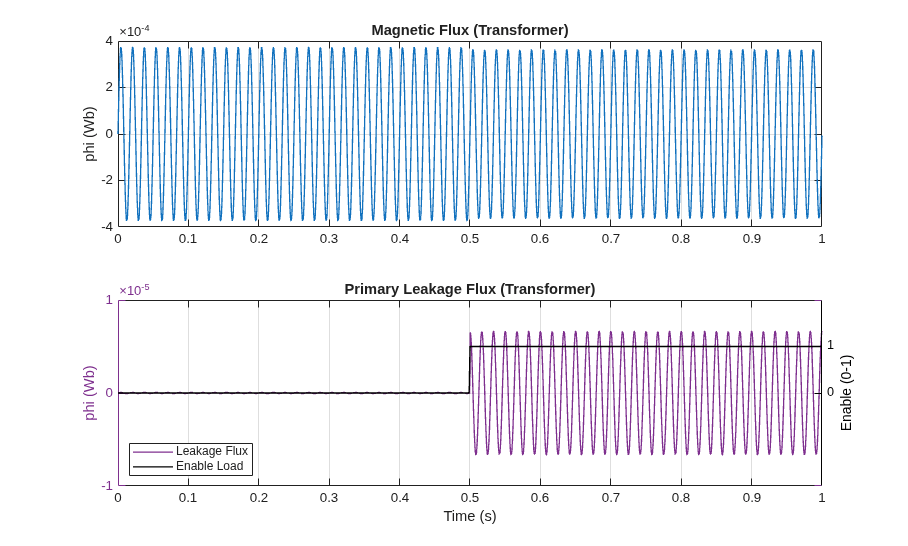

Risultati di simulazione da Simscape Logging
