Rilevamento accurato dello zero-crossing
Questo esempio mostra come funziona il rilevamento dello zero-crossing in Simulink®. Simulink utilizza il rilevamento dello zero-crossing per simulare con precisione un cambiamento o una discontinuità brusca del modello senza ridurre i passi temporali del risolutore. Per ulteriori informazioni, vedere Zero-Crossing Detection.

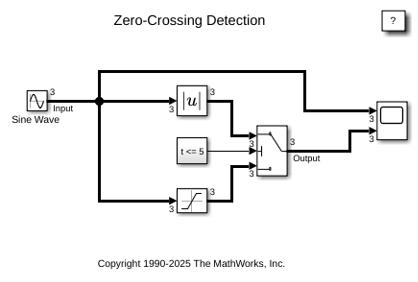

In questo modello, un'onda sinusoidale viene immessa in un blocco Abs e in un blocco Saturation. Esattamente a t = 5, l'output di un blocco Switch passa dall'output del blocco Abs all'output del blocco Saturation.
Il parametro Enable zero-crossing detection nei blocchi Abs, Saturation e Switch è selezionato, consentendo così a Simulink di rilevare esattamente quando il blocco Switch cambia il suo output. Il risolutore passa al momento esatto in cui si verifica la commutazione.
Vedi anche
Abs | Saturation | Switch
