Visualizzazione dei dati durante la simulazione
Utilizzare gli scope e i visualizzatori in Simulink® per visualizzare e misurare i segnali durante la simulazione, eseguire il debug dei modelli e validare i progetti. È possibile collegare i segnali al blocco Scope o aggiungere Floating Scope and Scope Viewer al modello senza collegare le linee di segnale. Utilizzare i risultati della simulazione per validare e iterare i progetti. Per saperne di più, vedere Prototype and Debug Models with Scopes.
Le impostazioni di misurazione negli scope consentono di misurare vari aspetti dei segnali visualizzati nella finestra Scope. Ad esempio, è possibile misurare i valori del segnale utilizzando i cursori, calcolare le statistiche del segnale, trovare i valori di picco, visualizzare le misurazioni a due livelli come transizioni del segnale, sovraoscillazioni, sottooscillazioni e cicli; è persino possibile impostare attivatori per sincronizzare i segnali ripetuti e mettere in pausa il display quando si verificano eventi specifici.
Il contenitore Scope consente di agganciare più scope del modello di Simulink in un'unica finestra. Il contenitore fornisce una comoda interfaccia dalla quale è possibile visualizzare i segnali e gestire le impostazioni degli scope.
È inoltre possibile visualizzare e registrare i dati di simulazione nel workspace, in un file o in entrambi, utilizzando il blocco Record. Utilizzando Simulation Data Inspector, è possibile esaminare e confrontare i dati e i risultati della simulazione, validando e iterando così la progettazione del modello.
Blocchi
| Scope | Display signals generated during simulation |
| Floating Scope and Scope Viewer | Display signals generated during simulation without signal lines |
| Record | View and log data to the workspace, a file, or both (Da R2021a) |
Oggetti
TimeScopeConfiguration | Control Scope block appearance and behavior |
Strumenti
| Simulation Data Inspector | Esaminare e confrontare i dati e i risultati della simulazione per validare e iterare i progetti dei modelli |
Argomenti
- Decide How to Visualize Simulation Data
Choose the right visualization technique for each modeling and simulation task.
- Common Scope Block Tasks
Step-by-step procedures of common scope tasks, including logging data, sharing scope images, and display manipulation.
- View Values of Parameters Set as Variables
Evaluate parameters defined as variables or variable expressions while editing a model and during simulation.
- Floating Scope and Scope Viewer Tasks
Step-by-step procedures for frequently carried out Floating Scope block and Scope viewer tasks.
- Control Scope Blocks Programmatically
This example shows how to control scopes with programming scripts.
- Sample Time with Scope Blocks
Understand sample time inheritance when using the Scope and Time Scope blocks.
- Scope Blocks and Scope Viewer Overview
Choices about how to display simulation results graphically.
- Prototype and Debug Models with Scopes
Prototype and debug models by using scopes and scope measurements.
- Viewers and Generators Manager
Generate and visualize signals without blocks.
- Generate Signals Without Source Blocks
Step-by-step procedures for attaching, modifying, and removing signal generators.
- View Streaming Data in the Simulation Data Inspector
Control the time axis, display scaling, and display offset while data is streaming in the Simulation Data Inspector.
- Control Display of Streaming Data Using Triggers
Use triggers in the Simulation Data Inspector to control when plot displays update to display new data.
- Access Data in MATLAB Function During Simulation
Stream signal data to a MATLAB® callback function during simulation for processing and visualization.
Informazioni complementari
Esempi in primo piano

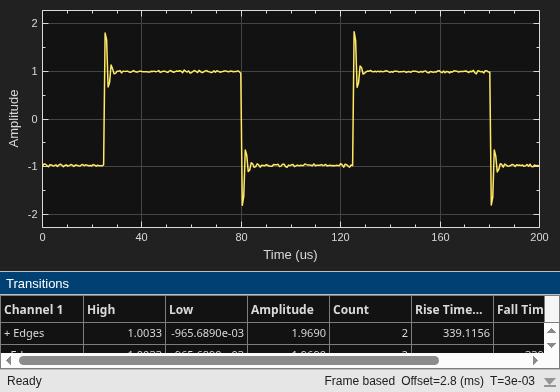

Time Scope Measurements
Measure performance characteristics of a pulse width modulated sinusoid. The example contains a model, which you can modify to view the effects of parameter changes on rise time, fall time, overshoot, undershoot, pulse width, pulse period, and duty cycle measurements. The example also models a rising edge trigger and you can perform basic statistical operations (mean, median, RMS, maximum, minimum) and measure the frequency and period of the pulse period via cursors and peak finding.
