Visualizzazione delle attivazioni della rete LSTM

Apri live script

Questo esempio mostra come analizzare e visualizzare le feature apprese dalle reti LSTM tramite l'estrazione delle attivazioni.

Caricare la rete preaddestrata. JapaneseVowelsNet è una rete LSTM preaddestrata, addestrata sul set di dati delle vocali giapponesi, come descritto in [1] e [2]. La rete è stata addestrata sulle sequenze ordinate in base alla lunghezza della sequenza, con una dimensione del mini-batch di 27.

load JapaneseVowelsNet

Visualizzare l’architettura di rete.

net.Layers
ans =
  4x1 Layer array with layers:

     1   'sequenceinput'   Sequence Input    Sequence input with 12 dimensions
     2   'lstm'            LSTM              LSTM with 100 hidden units
     3   'fc'              Fully Connected   9 fully connected layer
     4   'softmax'         Softmax           softmax

Caricare i dati di prova.

load JapaneseVowelsTestData

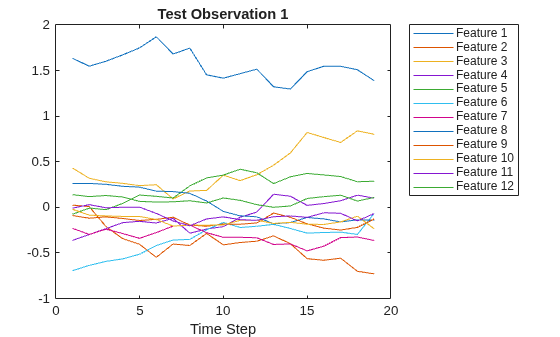

Visualizzare la prima serie temporale in un grafico. Ogni riga corrisponde a una feature.

X = XTest{1};

figure
plot(XTest{1}')
xlabel("Time Step")
title("Test Observation 1")
numFeatures = size(XTest{1},1);
legend("Feature " + string(1:numFeatures),'Location',"northeastoutside")

Per ogni passo temporale delle sequenze, ottenere le attivazioni di output dal livello LSTM (livello 2) per quel passo temporale e aggiornare lo stato della rete.

sequenceLength = size(X,2);
idxLayer = 2;
outputSize = net.Layers(idxLayer).NumHiddenUnits;

for i = 1:sequenceLength
    [features(i,:),state] = predict(net,X(:,1)',Outputs="lstm");
    net.State = state;
end
features = features';

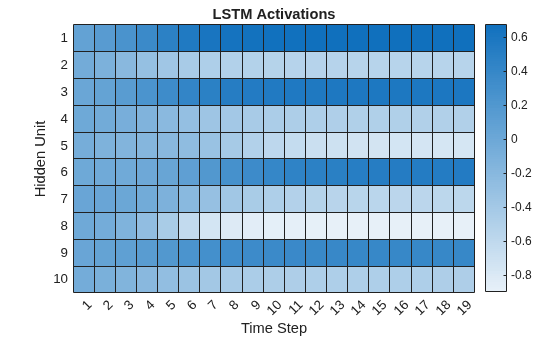

Visualizzare le prime 10 unità nascoste utilizzando una mappa di calore.

figure
heatmap(features(1:10,:));
xlabel("Time Step")
ylabel("Hidden Unit")
title("LSTM Activations")

La mappa di calore mostra l’intensità di attivazione di ciascuna unità nascosta e evidenzia come le attivazioni cambino nel tempo.

Riferimenti

[1] M. Kudo, J. Toyama, and M. Shimbo. "Multidimensional Curve Classification Using Passing-Through Regions." Pattern Recognition Letters. Vol. 20, No. 11–13, pages 1103–1111.

[2] UCI Machine Learning Repository: Japanese Vowels Dataset. https://archive.ics.uci.edu/ml/datasets/Japanese+Vowels
