Demux

Estrarre e generare gli elementi di segnale vettoriale virtuale

•

Librerie:
Simulink / Commonly Used Blocks
Simulink / Signal Routing
HDL Coder / Commonly Used Blocks
HDL Coder / Signal Routing

Descrizione

Il blocco Demux estrae i componenti di un segnale vettoriale di input e genera segnali separati. Le porte del segnale di output sono ordinate dall'alto verso il basso.

Esempi

Estrazione degli elementi vettoriali e distribuzione uniforme tra gli output

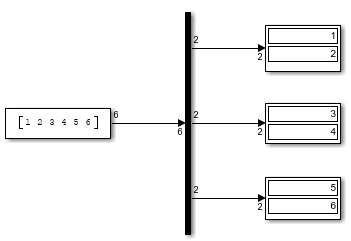

È possibile utilizzare il blocco Demux per distribuire un segnale di input in modo uniforme sul numero desiderato di output. Per un vettore di input di lunghezza 6, quando si imposta il parametro Number of outputs (Numero di output) su 3, il blocco Demux crea tre segnali di output, ciascuno di dimensione 2.

Per visualizzare questo comportamento, aprire e simulare il modello di esempio.

mdl = "DemuxVectorUnspecified";
open_system(mdl)
sim(mdl);

Estrazione degli elementi vettoriali utilizzando dimensioni di output specificate

Quando si utilizza il blocco Demux per estrarre e generare elementi da un input vettoriale, è possibile utilizzare -1 in un'espressione vettoriale per indicare che il blocco ridimensiona dinamicamente la porta corrispondente. Quando un'espressione vettoriale comprende sia valori positivi che valori -1, il blocco assegna il numero di elementi necessario corrispondente alle porte con valori positivi. Il blocco distribuisce gli elementi rimanenti nel modo più uniforme possibile sulle porte con valori -1.

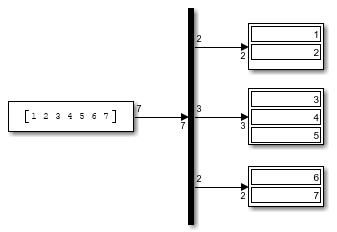

In questo esempio, il parametro Number of outputs (Numero di output) del blocco Demux è impostato su [-1, 3, -1]. Pertanto, il blocco genera tre segnali, dove il secondo segnale ha sempre tre elementi. Le dimensioni del primo e del terzo segnale dipendono dalla dimensione del segnale di input. Per un vettore di input con sette elementi, il blocco Demux genera due elementi sulla prima porta, tre elementi sulla seconda porta e due elementi sulla terza porta.

Per visualizzare questo comportamento, aprire e simulare il modello di esempio.

mdl = "DemuxVectorSpecified";
open_system(mdl)
sim(mdl);

Esempi approfonditi

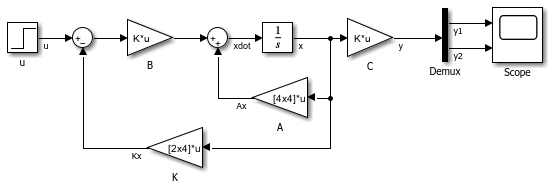

Extract Output Elements of Feedback System

Demonstrates how to extract the output elements of a state-space system that uses vector signals.

• Apri live script

Porte

Input

Port_1 — Accettare segnali vettoriali non bus per estrarre e generare segnali da

valori reali o complessi di qualsiasi tipo di dato non bus supportati dal software Simulink^®

Segnale di input vettoriale dal quale il Demux seleziona segnali scalari o vettori più piccoli.

Tipi di dati: single | double | half | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | image

Output

Port_1 — Segnali di output estratti dal segnale vettoriale di input,

segnale non bus con valori reali o complessi di qualsiasi tipo di dato supportato dal software Simulink

Segnali di output estratti dal vettore di input. Le porte del segnale di output sono ordinate dall'alto verso il basso. Per una descrizione dell'ordine delle porte per i vari orientamenti dei blocchi, vedere Identify Port Location on Rotated or Flipped Block.

Tipi di dati: single | double | half | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | image

Parametri

Number of outputs — Numero di output

2 (predefinito) | scalare | vettore

Specificare il numero di output e, opzionalmente, la dimensionalità di ciascuna porta di output.

Il valore può essere uno scalare che specifica il numero di output o un vettore i cui elementi specificano le larghezze delle porte di output del blocco. Il blocco determina la dimensione dei suoi output dalla dimensione del segnale di input e dal valore del parametro Number of outputs.

Se si specifica uno scalare per il parametro Number of outputs e tutte le porte di output sono collegate, quando si disegna una nuova linea di segnale vicino al lato di output di un blocco Demux, il software aggiunge una porta e aggiorna il parametro Number of outputs.

Per un vettore di input di larghezza n, questa tabella descrive quello che viene generato dal blocco.

Valore del parametro	Output del blocco	Esempi e commenti
p = n	p segnali scalari	Se l'input è un vettore a tre elementi e si specificano tre output, il blocco genera tre segnali scalari.
p > n	Errore	Questo valore non è supportato.
p < n n mod p = 0	p segnali vettoriali aventi ciascuno n/p elementi	Se l'input è un vettore a sei elementi e si specificano tre output, il blocco genera tre vettori a due elementi.
p < n n mod p = m	m segnali vettoriali aventi ciascuno (n/p)+1 elementi e p-m segnali aventi n/p elementi	Se l'input è un vettore a cinque elementi e si specificano tre output, il blocco genera due segnali vettoriali a due elementi e un segnale scalare.
[p1 p2 ... pm] p1+p2+...+pm=n pi > 0	m segnali vettoriali aventi larghezze p1, p2, ... pm	Se l'input è un vettore a cinque elementi e si specifica [3, 2] come output, il blocco genera tre degli elementi di input su una porta e gli altri due elementi sull'altra porta.
Un array che contiene uno o più elementi m con valore -1, che specifica che il software deduce la dimensione dell'elemento. Ad esempio, si supponga di avere un array a quattro elementi con una larghezza totale di 14 e di specificare il parametro come [p1 p2 -1 p4]. Il valore del terzo elemento (l'elemento -1) è 14 - (p1 + p2 + p4)	m segnali vettoriali	Se pi è maggiore di zero, l'output corrispondente ha larghezza pi. Se pi è -1, la larghezza dell'output corrispondente viene calcolata dinamicamente.
[p1 p2 ... pm] p1+p2+...+pm!=n pi = > 0	Errore	Questo valore non è supportato.

Se si specifica un numero di output inferiore al numero degli elementi di input, il blocco distribuisce gli elementi nel modo più uniforme possibile tra gli output.

La specificazione di un valore non doppio, come single(3), non è supportata.

Utilizzo programmatico

Per impostare il valore del parametro del blocco in modo programmatico, utilizzare la funzione set_param.

Parametro:	Outputs
Valori:	'2' (predefinito) | scalar in quotes | vector in quotes
Tipi di dati:	char | string

Esempio set_param(gcb,'Outputs','4')

Display option — Icona del blocco visualizzata

bar (predefinito) | none

Per impostazione predefinita, l'icona del blocco è una barra continua del colore di primo piano del blocco. Per visualizzare l'icona come una casella contenente il nome del tipo di blocco, selezionare none.

Utilizzo programmatico

Per impostare il valore del parametro del blocco in modo programmatico, utilizzare la funzione set_param.

Parametro:	DisplayOption
Valori:	'bar' (predefinito) | 'none'

Esempio set_param(gcb,'DisplayOption','none')

Caratteristiche del blocco

Tipi di dati:	Boolean | double | enumerated | fixed point | half | integer | single
Passaggio diretto	sì
Segnali multidimensionali	no
Segnali di dimensioni variabili	no
Rilevamento zero-crossing	no

Funzionalità estese

Generazione di codice C/C++

Genera codice C e C++ con Simulink® Coder™.

Il tipo di dati effettivo o il supporto della capacità dipendono dall'implementazione del blocco.

Generazione di codice HDL

Genera codice VHDL, Verilog e SystemVerilog per progetti FPGA e ASIC utilizzando HDL Coder™.

HDL Coder™ fornisce ulteriori opzioni di configurazione che influiscono sull'implementazione HDL e sulla logica sintetizzata.

Architettura HDL

Questo blocco ha un'architettura HDL predefinita.

Proprietà del blocco HDL

ConstrainedOutputPipeline	Numero di registri da posizionare sugli output spostando i ritardi esistenti nel progetto. La pipeline distribuita non ridistribuisce questi registri. L'impostazione predefinita è 0. Per ulteriori dettagli, vedere ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Numero di stadi della pipeline di input da inserire nel codice generato. La pipeline distribuita e la pipeline vincolata in output possono spostare questi registri. L'impostazione predefinita è 0. Per ulteriori dettagli, vedere InputPipeline (HDL Coder).
OutputPipeline	Numero di stadi della pipeline di output da inserire nel codice generato. La pipeline distribuita e la pipeline vincolata in output possono spostare questi registri. L'impostazione predefinita è 0. Per ulteriori dettagli, vedere OutputPipeline (HDL Coder).

Supporto di dati complessi

Questo blocco supporta la generazione di codici per segnali complessi.

Generazione di codice PLC
Genera codice di testo strutturato con Simulink® PLC Coder™.

Conversione a virgola fissa

Progetta e simula sistemi a virgola fissa con Fixed-Point Designer™.

Il tipo di dati effettivo o il supporto della capacità dipendono dall'implementazione del blocco.

Cronologia versioni

Introduzione prima di R2006a

Vedi anche

Selector

Argomenti

• Virtual and Nonvirtual Signals
• Composite Interface Guidelines
