Selector

Selezionare gli elementi di input da un vettore, una matrice o un segnale multidimensionale

•

×

Librerie:
Simulink / Signal Routing
HDL Coder / Signal Routing

Descrizione

Il blocco Selector estrae elementi selezionati di un vettore, una matrice o un segnale multidimensionale di input in base a indici specificati. I segnali estratti possono essere raggruppati in modo diverso rispetto ai segnali di input.

In base al valore immesso per il parametro Number of input dimensions, viene visualizzata una tabella di impostazioni di indicizzazione. Ciascuna riga della tabella corrisponde ad una delle dimensioni di input in Number of input dimensions. Per ciascuna dimensione, si definiscono gli elementi del segnale con cui lavorare. Specificare un segnale vettoriale come segnale monodimensionale e un segnale matriciale come segnale bidimensionale. Quando si configura il blocco Selector per le operazioni sui segnali multidimensionali, l'icona del blocco cambia.

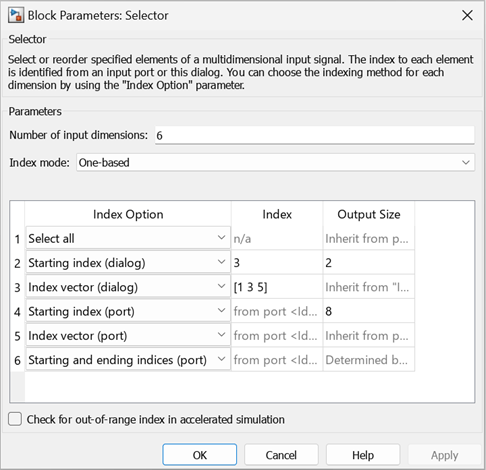

Ad esempio, si assuma un segnale in 6 D con una modalità di indice a base unica. La tabella della finestra di dialogo del blocco Selector cambia per includere una riga per ciascuna dimensione. Se si definiscono le dimensioni come mostrato nella tabella successiva, l'output è Y = U(1:end,2:6,[1 3 5],Idx4:Idx4+7,Idx5,Idx6(1):Idx6(2)), dove Idx4, Idx5 e Idx6 sono le porte di indice delle dimensioni 4, 5 e 6.

Riga	Opzione di indice	Indice	Grandezza dell'output
1	Select all
2	Starting index (dialog)	2	5
3	Index vector (dialog)	[1 3 5]
4	Starting index (port)		8
5	Index vector (port)
6	Starting and ending indices (port)

È possibile utilizzare un array di bus come segnale di input per un blocco Selector. Per ulteriori dettagli sulla definizione e l'utilizzo di un array di bus, vedere Group Nonvirtual Buses in Arrays of Buses.

Esempi

Opzioni di indicizzazione con il blocco Selector

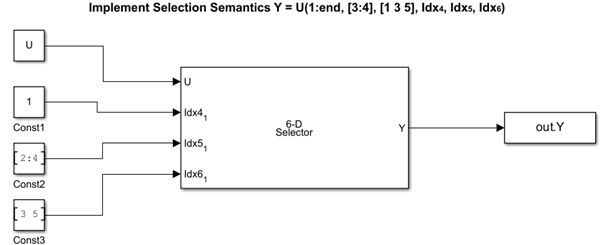

Questo esempio mostra due blocchi Selector con lo stesso tipo di segnali di input, ma con due diverse impostazioni di opzione di indicizzazione.

Entrambi i blocchi Selector selezionano 7 valori dal segnale di input che alimenta la porta di input. Il blocco Selector1 genera un segnale a grandezza fissa, mentre il blocco Selector2 genera un segnale a grandezza variabile la cui dimensione del segnale compilato è 10 anziché 7.

Il blocco Selector1 imposta l'opzione di indicizzazione su Index vector (port), che utilizza il segnale di input da Constant1 come vettore indice. La dimensione del segnale di input è 7, quindi il blocco Display mostra i 7 valori del blocco Constant1. Il blocco Selector2 imposta il parametro della grandezza della porta di input su 10, che corrisponde alla grandezza di input più grande del blocco Selector2.

Il blocco Selector2 imposta inoltre l'opzione di indicizzazione su Starting and ending indices (port). L'output viene quindi impostato sulla grandezza (10) del parametro grandezza della porta di input, nonostante la grandezza del segnale di ingresso sia pari a 7.

Esempi approfonditi

Operazioni di base con segnali a dimensione variabile vincolata

Questo esempio mostra come generare segnali a dimensione variabile vincolata e illustra alcune operazioni che utilizzano tali segnali. In questo esempio, si generano segnali a dimensione variabile utilizzando il blocco Selector e il blocco Switch. I segnali sono utilizzati nelle operazioni matematiche, nella creazione di bus, nella concatenazione di matrici di selezione dei bus e per implementare l'equazione di un filtro discreto.

Apri modello

Multimode Variable-Size Signal

Use different operation modes to correspond to different signal sizes.

Apri modello

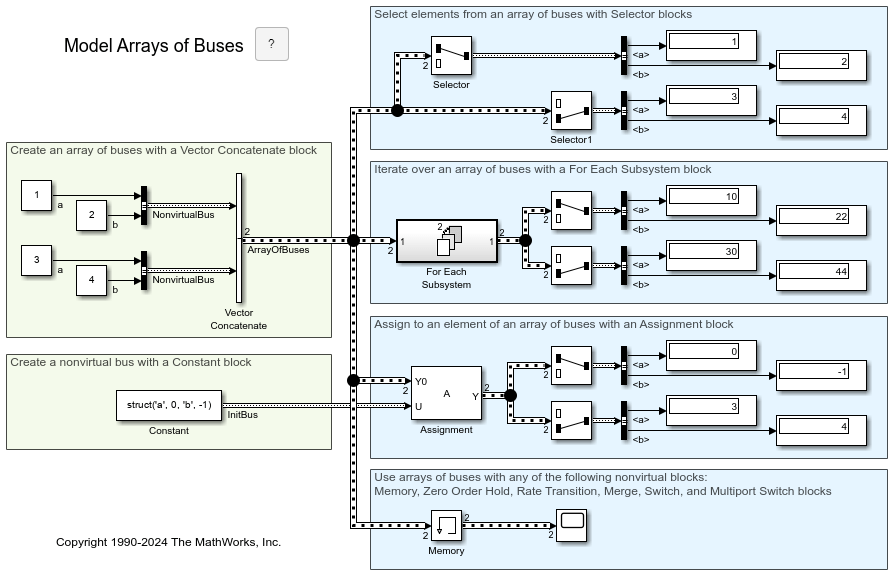

Model Arrays of Buses

Use arrays of buses to represent structured data compactly.

Apri modello

Limitazioni

• Il parametro Index non è sincronizzabile durante la simulazione. Se Index Option per una dimensione è impostato su Index vector (dialog) o Starting index (dialog) e si specifica un valore simbolico, compreso un oggetto Simulink.Parameter, per il corrispondente Index nella finestra di dialogo del blocco, il valore istantaneo all'inizio della simulazione sarà utilizzato per tutta la simulazione e il parametro apparirà come valore in linea nel codice generato. Vedere Tune and Experiment with Block Parameter Values. È possibile regolare l'indice di selezione in modo dinamico utilizzando le porte di indice.

Porte

Input

Port_1 — Segnale di input

scalare | vettore | matrice | multidimensionale

Segnale di input e sorgente di elementi per il segnale di output.

Tipi di dati: single | double | half | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus | image

IndxN — N-esimi segnali di indice

scalare | vettore | matrice

Porta esterna che specifica un indice per la selezione dell'elemento di output corrispondente.

È possibile specificare un numero intero di larghezza personalizzata (ad esempio, un numero intero a 15 bit o un numero intero a 23 bit) come valore del segnale di indice. Quando si configura la larghezza del numero intero, è necessario specificare Mode come Fixed point con Word length inferiore o uguale a 128, Slope uguale a 1 e Bias uguale a 0. Per ulteriori informazioni sulla specificazione di un tipo di dati in virgola fissa, vedere Specify Data Types Using Data Type Assistant.

Dipendenze

Per abilitare una porta di indice esterna, nella riga corrispondente della tabella Index Option, impostare Index Option su Index vector (port), Starting index (port) o Starting and ending indices (port).

Tipi di dati: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32

Output

Port_1 — Segnale di output

scalare | vettore | matrice | multidimensionale

Segnale di output generato da elementi selezionati o riordinati del segnale di input.

Tipi di dati: single | double | half | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus | image

Parametri

Numero di dimensioni di input — Numero di dimensioni del segnale di input

1 (predefinito) | intero

Specifica il numero di dimensioni del segnale di input.

Utilizzo programmatico

Parametro dei blocchi: NumberOfDimensions

Tipo: vettore di caratteri

Valori: integer

Impostazione predefinita: '1'

Modalità di indice — Modalità di indice

One-based (predefinito) | Zero-based

Specifica la modalità di indicizzazione. Se si seleziona One-based, un indice di 1 specifica il primo elemento del vettore di input. Se si seleziona Zero-based, un indice di 0 specifica il primo elemento del vettore di input.

Utilizzo programmatico

Parametro dei blocchi: IndexMode

Tipo: vettore di caratteri

Valori: 'One-based' | 'Zero-based'

Impostazione predefinita: 'One-based'

Opzione di indice — Metodo di indice degli elementi

Index vector (dialog) (predefinito) | Select all | Index vector (port) | Starting index (dialog) | Starting index (port) | Starting and ending indices (port)

Definisce, per dimensione, come devono essere indicizzati gli elementi del segnale. Dall'elenco, selezionare:

• Select all

  Non è necessaria nessuna ulteriore configurazione. Tutti gli elementi sono selezionati.

• Index vector (dialog)

  Abilita la colonna Index. Inserire il vettore di indici degli elementi.

• Index vector (port)

  Non è necessaria nessuna ulteriore configurazione.

• Starting index (dialog)

  Abilita le colonne Index e Output Size. Inserire l'indice iniziale dell'intervallo di elementi da selezionare nella colonna Index e il numero di elementi da selezionare nella colonna Output Size.

• Starting index (port)

  Abilita la colonna Output Size. Inserire il numero di elementi da selezionare nella colonna Output Size.

• Starting and ending indices (port)

  Non è necessaria nessuna ulteriore configurazione.

  Utilizzando questa opzione si ottiene un segnale di output di grandezza variabile. Quando si esegue l'aggiornamento, la dimensione di output viene impostata come quella del segnale di input. Durante l'esecuzione, la dimensione di output è aggiornata in base al segnale che alimenta l'indice.

  Quando si registrano i dati dei segnali di output, i segnali non selezionati vengono riempiti con valori NaN.

Le colonne Index e Output Size appaiono in base alle necessità.

Utilizzo programmatico

Parametro dei blocchi: IndexOptionArray

Tipo: vettore di caratteri

Valori: 'Select all' | 'Index vector (dialog)' | 'Index option (port)' | 'Starting index (dialog)' | 'Starting index (port)' | Starting and ending indices (port)

Impostazione predefinita: 'Index vector (dialog)'

Indice — Indice degli elementi

1 (predefinito) | intero

Se Index Option è Index vector (dialog), inserire l'indice di ciascun elemento desiderato.

Se Index Option è Starting index (dialog), inserire l'indice iniziale dell'intervallo di elementi da selezionare.

Utilizzo programmatico

Parametro dei blocchi: IndexParamArray

Tipo: vettore di caratteri

Valori: array di celle

Impostazione predefinita: '{ }'

Grandezza dell'output — Larghezza del segnale di output del blocco

1 (predefinito) | intero

Specifica la larghezza del segnale di output del blocco.

Utilizzo programmatico

Parametro dei blocchi: OutputSizeArray

Tipo: vettore di caratteri

Valori: array di celle

Impostazione predefinita: '{ }'

Grandezza della porta di input — Larghezza del segnale di input

3 (predefinito) | intero

Specificare la larghezza del segnale di input del blocco per i segnali monodimensionali. Inserire -1 per ereditare dal blocco di comando.

Utilizzo programmatico

Parametro dei blocchi: InputPortWidth

Tipo: vettore di caratteri

Valori: integer

Impostazione predefinita: '3'

Tempo di campionamento (-1 per ereditato) — Intervallo tra i campionamenti

-1 (predefinito) | scalare | vettore

Specificare l'intervallo di tempo tra i campionamenti. Per ereditare il tempo di campionamento, impostare questo parametro su -1. Per ulteriori informazioni, vedere Specifica del tempo di campionamento.

Dipendenze

Questo parametro è visibile solo se è stato impostato su un valore diverso da -1. Per saperne di più, vedere Blocks for Which Sample Time Is Not Recommended.

Utilizzo programmatico

Parametro dei blocchi: SampleTime

Tipo: scalare di stringhe o vettore di caratteri

Impostazione predefinita: "-1"

Verificare l'indice fuori intervallo nella simulazione accelerata — Opzione per la verifica dei valori dell'indice fuori intervallo nelle modalità di simulazione dell'accelerazione e dell'accelerazione rapida

off (predefinito) | on

Selezionare questa casella affinché Simulink^® verifichi durante la simulazione in modalità di accelerazione e di accelerazione rapida se un qualsiasi valore dell'indice non rientra nell'intervallo degli indici validi per la dimensione pertinente del segnale di input. Se un indice non rientra nell'intervallo, Simulink interrompe la simulazione e visualizza un messaggio di errore.

Nota

Se non si seleziona questa casella, i valori degli indici fuori intervallo potrebbero causare un comportamento non definito durante la simulazione in modalità di accelerazione o di accelerazione rapida.

In modalità normale, Simulink esegue questa verifica indipendentemente dalla selezione di questa casella.

Utilizzo programmatico

Parametro: RuntimeRangeChecks

Tipo: vettore di caratteri

Valori: 'Off' | 'On'

Impostazione predefinita: 'Off'

Caratteristiche del blocco

Tipi di dati:	Boolean | double | enumerated | fixed point | half | integer | single
Passaggio diretto	no
Segnali multidimensionali	sì
Segnali di dimensioni variabili	sì
Rilevamento zero-crossing	no

Funzionalità estese

Generazione di codice C/C++
Genera codice C e C++ con Simulink® Coder™.

Generazione di codice HDL

Genera codice VHDL, Verilog e SystemVerilog per progetti FPGA e ASIC utilizzando HDL Coder™.

HDL Coder™ fornisce ulteriori opzioni di configurazione che influiscono sull'implementazione HDL e sulla logica sintetizzata.

Architettura HDL

Questo blocco ha un'architettura HDL predefinita.

Proprietà del blocco HDL

Generale
ConstrainedOutputPipeline	Numero di registri da posizionare sugli output spostando i ritardi esistenti nel progetto. La pipeline distribuita non ridistribuisce questi registri. L'impostazione predefinita è 0. Per ulteriori dettagli, vedere ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Numero di stadi della pipeline di input da inserire nel codice generato. La pipeline distribuita e la pipeline vincolata in output possono spostare questi registri. L'impostazione predefinita è 0. Per ulteriori dettagli, vedere InputPipeline (HDL Coder).
OutputPipeline	Numero di stadi della pipeline di output da inserire nel codice generato. La pipeline distribuita e la pipeline vincolata in output possono spostare questi registri. L'impostazione predefinita è 0. Per ulteriori dettagli, vedere OutputPipeline (HDL Coder).

Virgola mobile nativa
LatencyStrategy	Specificare se mappare i blocchi del progetto su inherit, Max, Min o Zero per l'operatore in virgola mobile. L'impostazione predefinita è inherit. Vedere anche LatencyStrategy (HDL Coder).

Supporto di dati complessi

Questo blocco supporta la generazione di codici per segnali complessi.

Generazione di codice PLC
Genera codice di testo strutturato con Simulink® PLC Coder™.

Conversione a virgola fissa
Progetta e simula sistemi a virgola fissa con Fixed-Point Designer™.

Cronologia versioni

Introduzione prima di R2006a

R2023a: Segnale di indice idoneo per numeri interi di larghezza personalizzata

A partire dalla release R2023a, è possibile personalizzare la larghezza del numero intero che viene utilizzato per specificare il valore del segnale di indice per il blocco Selector.

R2023a: Supporto del segnale a grandezza variabile per Index vector (dialog) e Starting index (dialog) come Index Option

A partire dalla release R2023a, un blocco Selector configurato per accettare un segnale di input monodimensionale a grandezza variabile, supporta Index vector (dialog) e Starting index (dialog) come Index Option.

Questo miglioramento consente di scegliere tra tutte le impostazioni Index Option disponibili quando si configura il blocco Selector per accettare un segnale di input monodimensionale a grandezza variabile.
