If

Selezionare l'esecuzione del sottosistema utilizzando una logica simile alla dichiarazione if-else

•

Librerie:
Simulink / Ports & Subsystems

Descrizione

Il blocco If, insieme ai blocchi If Action Subsystem che contengono un blocco Action Port implementa la logica if-else per controllare l'esecuzione del sottosistema. Per un esempio che utilizza il blocco If, vedere Select Subsystem Execution.

Esempi

Semantiche dei sottosistemi di Simulink

Questo insieme di esempi mostra diversi tipi di sottosistemi di Simulink® e le semantiche utilizzate per la loro simulazione. Ciascun esempio fornisce una descrizione del modello e delle sottigliezze che regolano il modo in cui il modello viene eseguito.

• Apri live script

Blocchi If-Then-Else

Questo esempio mostra l’effetto prodotto dall’introduzione di un’onda sinusoidale nei blocchi If Action Subsystem. È stato progettato per illustrare la somiglianza tra il blocco If Action Subsystem e il blocco Enabled Subsystem.

• Apri modello

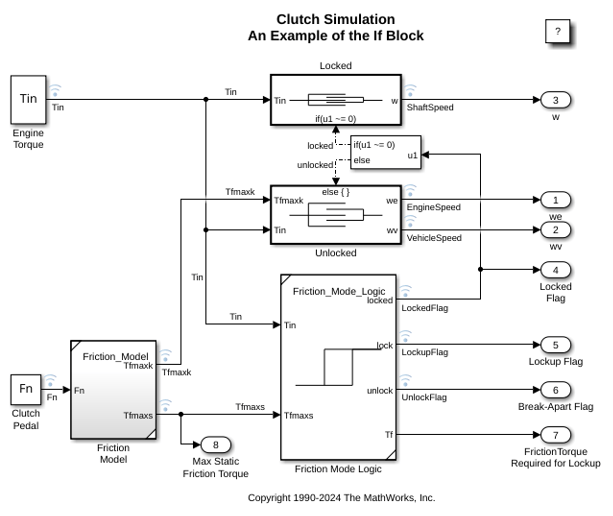

Modeling Clutch Lock-Up Using If Blocks

Use If/Else subsystems to build a clutch model. An 'If' subsystem models the clutch dynamics in the locked position while an 'Else' subsystem models the unlocked position. One or the other is enabled using the 'If' block. The dot-dashed lines from the 'If' block denote control signals, which are used to enable If/Else (or other conditional) subsystems. Checking any of the boxes on the GUI produces a plot of any of the selected variables (versus time).

• Apri modello

Limitazioni

Nota

Le limitazioni elencate in questa sezione si applicano solo alla release R2025b e versioni precedenti.

Il blocco If presenta le seguenti limitazioni:

• Non supporta parametri sincronizzabili. I valori di un'espressione if o elseif non possono essere sincronizzati durante una simulazione in modalità normale o di accelerazione, né durante l'esecuzione del codice generato.

  Per implementare espressioni if-else sincronizzabili, sincronizzare l'espressione al di fuori del blocco If. Ad esempio, utilizzare il blocco Relational Operator per valutare l'espressione al di fuori del blocco If o aggiungere il parametro sincronizzabile come input al blocco If.

• Non supporta classi di archiviazione personalizzate. Vedere Organize Parameter Data into a Structure by Using Struct Storage Class (Embedded Coder).

• L'espressione if e le espressioni elseif non possono accettare determinati operatori, come +, -, * e /.

Porte

Input

Logical operands — Valori per la valutazione delle espressioni logiche

scalare | vettore

A partire dalla release R2026a, è possibile modificare le etichette delle porte di input in base alle espressioni logiche utilizzate all'interno del blocco. Per modificare l'etichetta della porta, soffermarsi con il cursore sul testo predefinito u1,u2,...,un e modificarlo.

Per la release R2025b o versioni precedenti, il blocco accetta solo l'etichetta predefinita della porta di input u1,u2,...,un. Gli input u1,u2,...,un devono avere lo stesso tipo di dato. Gli input non possono essere di un tipo definito dall'utente, come ad esempio di tipo enumerato.

Il blocco If non supporta direttamente i tipi di dato in virgola fissa. Tuttavia, è possibile utilizzare il blocco Compare To Constant per aggirare questa limitazione. Vedere Select Subsystem Execution.

Tipi di dati: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean

Output

Action — Segnale di azione per un blocco del sottosistema If Action

scalare

Gli output delle porte if, else e elseif sono segnali di azione per i blocchi If Action Subsystem.

Parametri

Number of inputs — Specificare il numero di porte di input

1 (predefinito) | intero

1

Specificare una porta di input.

intero

Specificare il numero di porte di input. Le porte del blocco sono etichettate con un carattere 'u' seguito da un numero 1,2,...,n, dove n corrisponde al numero di input specificati dall'utente.

Utilizzo programmatico

Parametro dei blocchi: NumInputs

Tipo: vettore di caratteri

Valori: '1' | numero intero tra virgolette

Impostazione predefinita: '1'

Show else condition — Visualizzazione di controllo della porta else

on (predefinito) | off

Quando la porta if e tutte le espressioni della porta elseif sono false, la porta else invia un segnale di azione per eseguire il blocco If Action Subsystem collegato.

on

Mostra la porta else.

off

Nasconde la porta else.

Utilizzo programmatico

Parametro dei blocchi: ShowElse

Tipo: vettore di caratteri

Valori: 'on' | 'off'

Impostazione predefinita: 'on'

Enable zero-crossing detection — Controllare il rilevamento dello zero-crossing

on (predefinito) | off

Controllare il rilevamento dello zero-crossing.

on

Rilevare gli zero-crossing.

off

Non rilevare gli zero-crossing.

Utilizzo programmatico

Parametro dei blocchi: ZeroCross

Tipo: vettore di caratteri

Valori: 'on' | 'off'

Impostazione predefinita: 'on'

Provide if-else statements in generated code — Opzione da includere solo se nel codice generato dal blocco If sono presenti dichiarazioni if-else

off (predefinito) | on

Da R2025a

Selezionare questo parametro per assicurarsi che nel codice generato da un blocco If siano incluse solo dichiarazioni if-else.

on

Nel codice generato sono incluse solo dichiarazioni if-else. Questa opzione impedisce l'inclusione di dichiarazioni switch-case nel codice generato.

off

Quando questo parametro è impostato su off, il codice generato da un blocco If potrebbe contenere dichiarazioni switch-case, che eseguono le stesse operazioni del blocco If.

Utilizzo programmatico

Per impostare il valore del parametro del blocco in modo programmatico, utilizzare la funzione set_param.

Parametro dei blocchi: EnsureIfElseCode

Tipo: vettore di caratteri

Valori: 'on' | 'off'

Impostazione predefinita: 'off'

if — Espressione logica

u1 > 0 (predefinito) | espressione logica

Il blocco If Action Subsystem collegato alla porta if viene eseguito quando l'espressione if associata viene valutata come true.

u1 > 0

Specificare l'invio di un segnale di azione sulla porta di output quando l'input u1 è maggiore di 0.

Espressione logica (dalla release R2026a)

Utilizzare un intervallo di espressioni logiche, comprese quelle che utilizzano:

• Parametri sincronizzabili.

• Espressioni generali di MATLAB^®, come x1 > x2 + 5.

• Oggetti dati come Simulink.Parameter e Simulink.Signal con classi di storage personalizzate. Per ulteriori informazioni, vedere Create and Apply Storage Class Defined in User-Defined Package (Embedded Coder).

• Tipo di dato in virgola fissa.

• Tipo di dato enumerato.

• Array di strutture di MATLAB.

• Espressioni con:

  • Funzioni aritmetiche: ceil, floor, abs e sign.

  • Funzioni trigonometriche: sin, cos, tan, asin, acos, atan, atan2, sinh, cosh e tanh.

  • Funzioni esponenziali, logaritmiche e radicali: log, log10, exp e sqrt.

Espressione logica (release R2025b e precedenti)

Nota

A partire dalla release R2025a, per modificare l'espressione if predefinita (u1 > 0), utilizzare la tabella Expressions. Per un'espressione complessa con più input e operatori, selezionare l'espressione if e modificarla nella casella Expression editor.

Per le versioni precedenti alla release R2025a, questo parametro appare come If expressions nella finestra di dialogo del blocco. È possibile specificare le espressioni logiche utilizzando questo parametro.

Tuttavia, in tutte le versioni di Simulink^®, questa espressione appare sul blocco If adiacente alla porta di output if.

L'espressione può includere solo gli operatori <, <=, ==, ~=, >, >=, &, |, ~, () e unary-minus. Operatori come +, -, *, / e ^ non sono consentiti. L'espressione non deve contenere espressioni del tipo di dato, ad esempio int8(6) e non deve fare riferimento a variabili del workspace il cui tipo di dato sia diverso da double o single.

Utilizzo programmatico

Parametro dei blocchi: IfExpression

Tipo: vettore di caratteri

Valori: 'u1 > 0' | espressione logica tra virgolette

Impostazione predefinita: 'u1 > 0'

elseif — Espressione logica

vuoto (predefinito) | elenco delle espressioni logiche

Il blocco If Action Subsystem collegato a una porta elseif viene eseguito quando l'espressione elseif associata viene valutata come true e tutte le altre espressioni if e elseif sono false.

vuoto

Espressioni logiche non specificate.

Elenco delle espressioni logiche (dalla release R2026a)

• Utilizzare un intervallo di espressioni logiche precedentemente non supportate, comprese quelle che utilizzano:

  • Parametri sincronizzabili.

  • Espressioni generali di MATLAB, come x1 > x2 + 5.

  • Oggetti dati come Simulink.Parameter e Simulink.Signal con classi di storage personalizzate. Per ulteriori informazioni, vedere Create and Apply Storage Class Defined in User-Defined Package (Embedded Coder).

  • Tipo di dato in virgola fissa.

  • Tipo di dato enumerato.

  • Array di strutture di MATLAB.

  • Espressioni con:

    • Funzioni aritmetiche: ceil, floor, abs e sign.

    • Funzioni trigonometriche: sin, cos, tan, asin, acos, atan, atan2, sinh, cosh e tanh.

    • Funzioni esponenziali, logaritmiche e radicali: log, log10, exp e sqrt.

Espressioni logiche (release R2025b e precedenti)

Nota

A partire dalla release R2025a, per aggiungere e modificare le espressioni elseif, utilizzare la tabella Expressions. Utilizzare i pulsanti di azione a sinistra della tabella per aggiungere, eliminare e spostare le espressioni. La tabella consente di scrivere ogni espressione elseif separatamente piuttosto che in un elenco separato da virgole e di organizzare le espressioni in base alle esigenze di modellazione. Per un'espressione complessa con più input e operatori, selezionare la riga contenente l'espressione elseif e modificarla nella casella Expression editor.

Per le versioni precedenti alla release R2025a, questo parametro appare come Else expressions nella finestra di dialogo del blocco. In queste versioni, specificare un elenco di espressioni logiche separate da virgole.

Tuttavia, in tutte le versioni di Simulink, le espressioni appaiono sul blocco If sotto la porta if e sopra la porta else quando si seleziona la casella di spunta Show else condition.

Le espressioni possono includere solo gli operatori <, <=, ==, ~=, >, >=, &, |, ~, () e unary-minus. Operatori come +, -, *, / e ^ non sono consentiti. Le espressioni non devono contenere espressioni del tipo di dato, ad esempio int8(6) e non devono fare riferimento a variabili del workspace il cui tipo di dato sia diverso da double o single.

Utilizzo programmatico

Parametro dei blocchi: ElseIfExpressions

Tipo: vettore di caratteri

Valori: '' | elenco di espressioni logiche tra virgolette e separate da virgole

Impostazione predefinita: ''

Caratteristiche del blocco

Tipi di dati:	Boolean | double | integer | single
Passaggio diretto	sì
Segnali multidimensionali	no
Segnali di dimensioni variabili	no
Rilevamento zero-crossing	sì

Ulteriori informazioni

Copertura del modello

I blocchi If che determinano l'esecuzione di un blocco If Action Subsystem ricevono la copertura della condizione, della decisione e MCDC:

• La condizione if e ciascuna condizione elseif, se presenti, ricevono la copertura della decisione.

• Qualsiasi condizione if o elseif che contenga un'espressione logica con più condizioni, come u1 && u2, riceve anche la copertura MCDC e delle condizioni per ciascuna condizione presente nell'espressione.

• La condizione else non riceve direttamente la copertura. Il caso falso della condizione if o dell'ultima condizione elseif, se presente, è il caso vero della condizione else e viceversa. Pertanto, la copertura completa del resto del blocco If implica la copertura completa della condizione else.

Simulink Coverage™ riporta il numero totale di passi temporali in cui ciascuna condizione if e elseif viene valutata come vera e come falsa. Se la condizione if o elseif viene valutata vera almeno una volta e falsa almeno una volta, la copertura della decisione è del 100%. Se nessuna delle condizioni if o elseif è vera oppure se nessuna delle condizioni if o elseif è falsa, la copertura della decisione è del 50%. Se la condizione precedente if o elseif non è falsa per nessun passo temporale, una condizione elseif può avere una copertura della decisione pari allo 0%.

Poiché il blocco If confronta i propri segnali di input, se si seleziona la metrica di copertura Relational Boundary, il blocco If riceve una copertura dei confini relazionali. Per ulteriori informazioni, vedere Relational Boundary Coverage (Simulink Coverage).

Il report di copertura mostra l'espressione che Simulink Coverage valuta e riporta il numero di passi temporali in cui l'espressione è vera o falsa. Ad esempio, si consideri un caso in cui un blocco If valuta se l'input è diverso da zero; il report di copertura visualizza if(u1 ~= 0) come decisione.

Funzionalità estese

Generazione di codice C/C++
Genera codice C e C++ con Simulink® Coder™.

Generazione di codice HDL

Genera codice VHDL, Verilog e SystemVerilog per progetti FPGA e ASIC utilizzando HDL Coder™.

HDL Coder™ fornisce ulteriori opzioni di configurazione che influiscono sull'implementazione HDL e sulla logica sintetizzata.

Architettura HDL

Questo blocco ha un'architettura HDL predefinita.

Proprietà del blocco HDL

ConstrainedOutputPipeline	Numero di registri da posizionare sugli output spostando i ritardi esistenti nel progetto. La pipeline distribuita non ridistribuisce questi registri. L'impostazione predefinita è 0. Per ulteriori dettagli, vedere ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Numero di stadi della pipeline di input da inserire nel codice generato. La pipeline distribuita e la pipeline vincolata in output possono spostare questi registri. L'impostazione predefinita è 0. Per ulteriori dettagli, vedere InputPipeline (HDL Coder).
OutputPipeline	Numero di stadi della pipeline di output da inserire nel codice generato. La pipeline distribuita e la pipeline vincolata in output possono spostare questi registri. L'impostazione predefinita è 0. Per ulteriori dettagli, vedere OutputPipeline (HDL Coder).
SynthesisAttributes	Specifica gli attributi di sintesi per i blocchi e i segnali di output dei blocchi nel modello. Il codice HDL generato contiene questi attributi. Per ulteriori informazioni, vedere SynthesisAttributes (HDL Coder).

Cronologia versioni

Introduzione prima di R2006a

R2026a: Specifica degli attributi di sintesi per i blocchi e i segnali di output dei blocchi

Utilizzare la proprietà del blocco HDL SynthesisAttributes per specificare gli attributi di sintesi del blocco e dei suoi segnali di output. HDL Coder include questi attributi nel codice HDL generato.

R2026a: Miglioramenti alla porta di input e supporto migliorato per le espressioni logiche

A partire dalla release R2026a, il blocco consente di:

• Personalizzare l'etichetta della porta di input del blocco If in base alle esigenze di modellazione. In precedenza, per l'etichetta della porta di input era possibile utilizzare solo i nomi predefiniti come u1, u2 e così via.

• Utilizzare un intervallo di espressioni logiche precedentemente non supportate per le condizioni if ed elseif. Per ulteriori informazioni sull'elenco delle espressioni, vedere il parametro if.

R2025a: Miglioramenti della finestra di dialogo del blocco e della generazione di codice

• La finestra di dialogo del blocco aggiornata consente di specificare le espressioni logiche in una tabella. Non è più necessario specificare le espressioni elseif in un elenco separato da virgole. Questo cambiamento rende più facile visualizzare e analizzare il flusso logico complessivo. La tabella contiene inoltre nuovi pulsanti di azione che consentono di aggiungere, eliminare e spostare le espressioni if-else verso l'alto e verso il basso. Questi pulsanti sono utili per organizzare le espressioni in base alle esigenze di modellazione. Inoltre, la nuova casella di Editor delle espressioni consente di modificare le espressioni complesse.

• Il codice generato contiene espressioni if-else. Questo cambiamento impedisce l'inclusione di dichiarazioni switch-case e migliora la leggibilità del codice generato.

Vedi anche

Subsystem | Action Port | If Action Subsystem

Argomenti

• Selezionare l'esecuzione del sottosistema
