Vector Concatenate

Concatenare vettori di input dello stesso tipo di dato per l'elaborazione iterativa

Librerie:
Simulink / Commonly Used Blocks
Simulink / Math Operations
Simulink / Signal Routing
HDL Coder / Math Operations
HDL Coder / Signal Routing

Configurazioni alternative del blocco Vector Concatenate:
Matrix Concatenate

Descrizione

Il blocco Vector Concatenate concatena i segnali di input per creare un segnale non scalare che è possibile elaborare in modo iterativo con un sottosistema, ad esempio un sottosistema for-each, while-iterator o for-iterator.

È possibile utilizzare più blocchi Vector Concatenate per creare il segnale di output in più fasi, ma si otterrebbe un risultato piatto, come se si utilizzasse un singolo blocco per concatenare i segnali.

I segnali nel segnale di output appaiono nello stesso ordine dei segnali di input per il blocco. Per una descrizione dell'ordine delle porte per i vari orientamenti dei blocchi, vedere Identify Port Location on Rotated or Flipped Block.

È necessario utilizzare un blocco Vector Concatenate o Matrix Concatenate per definire un array di bus. Per ulteriori informazioni, vedere Group Nonvirtual Buses in Arrays of Buses.

Esempi

espandi tutto

Concatenazione di vettori

Apri modello

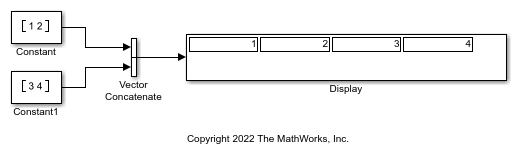

Un blocco Vector Concatenate concatena i vettori che riceve, disponendoli uno accanto all'altro nel vettore di output.

Ad esempio, simulare il modello VectorConcatenation.

I vettori di input [1 2] e [3 4] vengono concatenati per creare il vettore di output [1 2 3 4].

Esempi approfonditi

Modello di array di bus

Utilizzare array di bus per rappresentare dati strutturati in modo compatto.

Apri live script

Porte

Input

espandi tutto

Port_1 — Primo input da concatenare
scalare | vettore | matrice | array

Primo input da concatenare, specificato come scalare, vettore, matrice o array.

Gli input devono essere dello stesso tipo di dato.
Gli input di matrici e array sono supportati solo quando si imposta Mode su Multidimensional array.

Quando il tipo di dato è un oggetto Simulink.Bus, gli input devono essere bus non virtuali.

Port_N — N-esimo input da concatenare
scalare | vettore | matrice | array

N-esimo input da concatenare, specificato come scalare, vettore, matrice o array.

Gli input devono essere dello stesso tipo di dato.
Gli input di matrici e array sono supportati solo quando si imposta Mode su Multidimensional array.

Dipendenze

Per aggiungere porte di input, impostare Number of inputs su un numero intero maggiore di o uguale a 2.

Output

espandi tutto

Port_1 — Concatenazione dei segnali di input
scalare | vettore | matrice | array

Concatenazione dei segnali input lungo una dimensione specificata. Gli output hanno lo stesso tipo di dato dell'input.

Parametri

espandi tutto

Per modificare i parametri del blocco in modo interattivo, utilizzare Property Inspector. Sulla barra degli strumenti di Simulink^®, nella scheda Simulation, nella galleria Prepare, selezionare Property Inspector.

Number of inputs — Numero di porte di input
`2` (predefinito) | numero intero positivo

Specificare il numero di input per il blocco come numero intero positivo a valore reale, inferiore o uguale a 65536.

Utilizzo programmatico

Per impostare il valore del parametro del blocco in modo programmatico, utilizzare la funzione set_param.

Parametro:	`NumInputs`
Valori:	`'2'` (predefinito) \| positive integer in quotes
Tipi di dati:	`char` \| `string`

Esempio set_param(gcb,'NumInputs','3')

Mode — Tipo di concatenazione
`Vector` | `Multidimensional array`

Selezionare se il blocco deve funzionare in modalità di concatenazione di vettori o di array multidimensionali. Per impostazione predefinita, Mode del blocco Vector Concatenate è Vector. Per impostazione predefinita, Mode del blocco Matrix Concatenate è Multidimensional array.

Quando si seleziona Vector, il blocco esegue la concatenazione di vettori.
Quando si seleziona Multidimensional array, il blocco esegue la concatenazione di matrici.

Impostazione Mode Segnali di input Segnale di output

Impostazione Mode	Segnali di input	Segnale di output
`Vector`	Vettori Vettori riga (matrici 1 x M) Vettori colonna (matrici M x 1) Combinazione di vettori e vettori riga o colonna	Quando tutti gli input sono vettori, l'output è un vettore. Se uno qualsiasi degli input è un vettore riga o colonna, l'output è rispettivamente un vettore riga o colonna.
`Multidimensional array`	Segnali di qualsiasi dimensionalità (scalari, vettori e matrici)	L'output è sempre un array. Si presume che le dimensioni finali siano `1` per gli input a dimensionalità inferiore. Ad esempio, se l'output è quadridimensionale e l'input è `[2x3]` (bidimensionale), questo blocco tratta l'input come `[2x3x1x1]`. La concatenazione avviene sulla dimensione specificata con il parametro Concatenate dimension.

Vector

Vettori
Vettori riga (matrici 1 x M)
Vettori colonna (matrici M x 1)
Combinazione di vettori e vettori riga o colonna

Quando tutti gli input sono vettori, l'output è un vettore.

Se uno qualsiasi degli input è un vettore riga o colonna, l'output è rispettivamente un vettore riga o colonna.

Multidimensional array

Segnali di qualsiasi dimensionalità (scalari, vettori e matrici)

L'output è sempre un array.

Si presume che le dimensioni finali siano 1 per gli input a dimensionalità inferiore. Ad esempio, se l'output è quadridimensionale e l'input è [2x3] (bidimensionale), questo blocco tratta l'input come [2x3x1x1].

La concatenazione avviene sulla dimensione specificata con il parametro Concatenate dimension.

Utilizzo programmatico

Per impostare il valore del parametro del blocco in modo programmatico, utilizzare la funzione set_param.

Parametro:	`Mode`
Valori:	`'Vector'` \| `'Multidimensional array'`

Esempio set_param(gcb,'Mode','Vector')

Concatenate dimension — Dimensione dell'output lungo la quale concatenare gli array di input
numero intero scalare

Specificare la dimensione dell'output lungo la quale concatenare gli array di input.

1: concatenare gli input verticalmente. La concatenazione verticale delle matrici sovrappone le matrici di input l'una sull'altra nella matrice di output. Quando si inserisce un blocco Vector Concatenate e si imposta Mode (Modalità) su Multidimensional array, l'impostazione predefinita è 1.
2: concatenare gli input orizzontalmente. La concatenazione orizzontale delle matrici posiziona le matrici di input una accanto all'altra nella matrice di output. Quando si inserisce un blocco Matrix Concatenate, l'impostazione predefinita è 2.
3 o più: esegue una concatenazione multidimensionale sugli input.

Le matrici di input devono avere dimensioni compatibili per poter essere concatenate. La concatenazione verticale richiede che le matrici di input abbiano lo stesso numero di colonne. La concatenazione orizzontale richiede che le matrici di input abbiano lo stesso numero di righe.

Dipendenze

Per abilitare questo parametro, impostare Mode (Modalità) su Multidimensional array.

Utilizzo programmatico

Per impostare il valore del parametro del blocco in modo programmatico, utilizzare la funzione set_param.

Parametro:	`ConcatenateDimension`
Valori:	scalar integer in quotes
Tipi di dati:	`char` \| `string`

Esempio set_param(gcb,'ConcatenateDimension','3')

Caratteristiche del blocco

Tipi di dati:	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `half` \| `image` \| `integer` \| `single`
Passaggio diretto	`sì`
Segnali multidimensionali	`no`
Segnali di dimensioni variabili	`sì`
Rilevamento zero-crossing	`no`

Configurazioni alternative

espandi tutto

Matrix Concatenate — Concatenare matrici di input dello stesso tipo di dato per l'elaborazione iterativa

Il blocco Matrix Concatenate imposta Mode (Modalità) su Multidimensional array.

Librerie:
Simulink / Math Operations
Simulink / Matrix Operations
DSP System Toolbox / Math Functions / Matrices and Linear Algebra / Matrix Operations
HDL Coder / Math Operations

Funzionalità estese

espandi tutto

Generazione di codice C/C++
Genera codice C e C++ con Simulink® Coder™.

Generazione di codice HDL
Genera codice VHDL, Verilog e SystemVerilog per progetti FPGA e ASIC utilizzando HDL Coder™.

HDL Coder™ fornisce ulteriori opzioni di configurazione che influiscono sull'implementazione HDL e sulla logica sintetizzata.

Architettura HDL

Questo blocco ha un'architettura HDL predefinita.

Proprietà del blocco HDL

ConstrainedOutputPipeline	Numero di registri da posizionare sugli output spostando i ritardi esistenti nel progetto. La pipeline distribuita non ridistribuisce questi registri. L'impostazione predefinita è `0`. Per ulteriori dettagli, vedere ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Numero di stadi della pipeline di input da inserire nel codice generato. La pipeline distribuita e la pipeline vincolata in output possono spostare questi registri. L'impostazione predefinita è `0`. Per ulteriori dettagli, vedere InputPipeline (HDL Coder).
OutputPipeline	Numero di stadi della pipeline di output da inserire nel codice generato. La pipeline distribuita e la pipeline vincolata in output possono spostare questi registri. L'impostazione predefinita è `0`. Per ulteriori dettagli, vedere OutputPipeline (HDL Coder).

Supporto di dati complessi

Questo blocco supporta la generazione di codici per segnali complessi.

Supporto per FOR-GENERATE Loop

Per questo blocco, HDL Coder genera codice utilizzando FOR-GENERATE loop. Per ulteriori informazioni, vedere Unroll For-Generate Loops (HDL Coder)
