Simscape

Modellazione e simulazione di sistemi fisici multidominio

Simscape consente di creare rapidamente modelli di sistemi fisici nell’ambiente Simulink. Con Simscape, è possibile creare modelli di componenti fisici basati su collegamenti fisici che vengono direttamente integrati con diagrammi a blocchi e altri paradigmi di modellazione. I modelli di sistema, come i motori elettrici, i raddrizzatori a ponte, gli attuatori idraulici e i sistemi di refrigerazione, possono essere modellati assemblando i componenti fondamentali in uno schema. I prodotti complementari Simscape mettono a disposizione componenti più complessi e funzionalità di analisi.

Simscape consente di sviluppare sistemi di controllo e di testare le prestazioni a livello di sistema. Sarà possibile creare modelli di componenti personalizzati con il linguaggio Simscape basato su MATLAB, che consente di eseguire l’authoring basato su testo di componenti di modellazione fisica, domini e librerie. Sarà possibile parametrizzare i propri modelli usando variabili ed espressioni MATLAB, oltre a poter progettare sistemi di controllo per il proprio sistema fisico in Simulink. Simscape supporta la generazione di codice C per distribuire i modelli in altri ambienti di simulazione, tra cui i sistemi Hardware-In-the-Loop (HIL).

Che cos’è Simscape?

Sistema massa-molla-ammortizzatore espresso sotto forma di diagramma a blocchi e schema.

Schema multidominio

Assembla rapidamente dei modelli che includono più domini. Le equazioni per la rete di componenti meccanici, elettrici, idraulici e di altro tipo vengono derivate in automatico.

ABB, Deltamarin e VTT simulano e ottimizzano i flussi di energia delle navi

Librerie complete

Attingi a migliaia di componenti appartenenti a domini fisici diversi e aventi svariati livelli di fedeltà. Le librerie includono resistori, valvole, azionamenti elettrici, trasmissioni e scambiatori di calore.

Equazioni per un supercondensatore implementato nel linguaggio Simscape.

Linguaggio di modellazione intuitivo

Crea componenti che rispondano al comportamento del sistema. Definisci delle equazioni implicite utilizzando una sintassi basata su MATLAB comprensiva di variabili continue e di eventi discreti.

Toyota concentra i suoi sforzi sulla fase iniziale di sviluppo di sistemi di controllo dei motori usando modelli di motore completi e SIL+M

Modello di ciclo frigorifero a compressione di vapore in cui la porzione ad alta pressione del ciclo opera nella regione di fluido supercritico

Simulazione efficiente

Simscape formula le equazioni dell’intero sistema fisico. La manipolazione simbolica, la riduzione degli indici e i solutori specializzati vengono utilizzati per la simulazione desktop e in tempo reale.

Metso sviluppa il controller di un sistema idraulico digitale a risparmio energetico per macchine per la lavorazione della carta usando la progettazione Model-Based

Explorer dei risultati di Simscape per visualizzare i risultati delle simulazioni derivanti dai modelli Simscape.

Analisi approfondite

Naviga tra i grafici dei risultati e il modello per capire le cause del comportamento osservato. Scopri quali regolazioni fare per velocizzare la tua simulazione.

Sviluppo della protesi del braccio più avanzata al mondo con la progettazione Model-Based

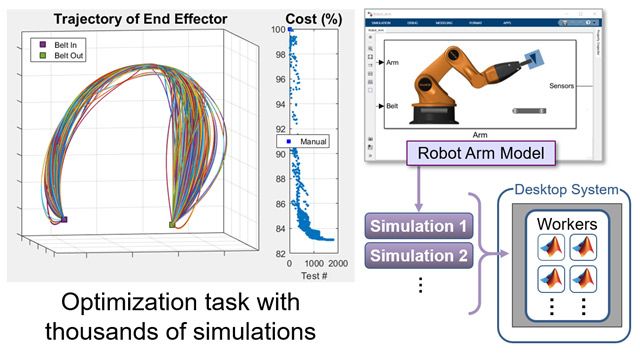

Traiettoria di un robot ottimizzata per ottenere un consumo di potenza minimo con il calcolo parallelo.

Distribuzione dei modelli

Converti il tuo modello Simscape in codice C per testare gli algoritmi di controllo usando i test HIL su dSPACE^®, Speedgoat, OPAL-RT e altri sistemi in tempo reale.

Volvo Construction Equipment semplifica lo sviluppo dei prodotti con un simulatore human-in-the-loop in tempo reale

I dati e i modelli provenienti da strumenti specifici per domini diversi possono essere importati in Simscape.

Famiglia di prodotti Simscape

Aggiungi il supporto per la simulazione meccanica 3D, le reti elettriche trifase e altre funzionalità. Crea un modello preciso con i dati più recenti rilasciati dai progettisti di hardware.

Vintecc sviluppa un sistema PLC per una macchina per il raccolto multi-asse utilizzando la progettazione Model-Based

MATLAB e Simulink

Usa MATLAB per automatizzare attività quali l’assemblaggio dei modelli, il testing e la post-elaborazione. Usa Simulink per integrare gli algoritmi di controllo e la progettazione hardware in un unico ambiente.

Ather Energy sviluppa uno scooter elettrico a due ruote e stazioni di ricarica con la progettazione Model-Based

Gemello digitale di una pompa per rilevare i guasti in un sistema effettivo.

Dalla ricerca alla produzione

I modelli Simscape aiutano ad affinare i requisiti, a progettare i sistemi di controllo, a testare i controller embedded e a supportare il funzionamento in servizio come gemello digitale.

FMTC progetta e ottimizza una trasmissione idrostatica ibrida con la progettazione Model-Based

Risorse sui prodotti:

Documentazione Esempi Video Requisiti Note di release

Famiglia di prodotti Simscape

La famiglia di prodotti Simscape fornisce modelli e tecnologie di risoluzione per la simulazione di sistemi fisici. Modella sistemi elettrici, meccanici, fluidi e altri sistemi fisici assemblando i componenti in uno schema.

“Con Simulink e Simscape Electrical, non mi ritrovo a dover scrivere più codice per risolvere numericamente sistemi di equazioni. Costruisco blocchi personalizzati, li collego graficamente e lascio che il solutore faccia il suo lavoro. Gli ingegneri della NASA con cui lavoro apprezzano i modelli Simscape, in quanto i modelli sono più intuitivi del codice di basso livello.”

Visualizza altri casi dei clienti
