Communications Toolbox

Progetta e simula il livello fisico dei sistemi di comunicazione



Communications Toolbox™ fornisce algoritmi e app per l’analisi, la progettazione, la simulazione end-to-end e la verifica dei sistemi di comunicazione. Gli algoritmi disponibili con il Toolbox (tra cui codifica del canale, modulazione, MIMO e OFDM) consentono di comporre e simulare un modello di livello fisico del tuo sistema di comunicazione wireless personalizzato o su base standard.

Il toolbox fornisce un’app per la generazione di forme d’onda, diagrammi a occhio e a costellazione, tasso di errore di bit e altri strumenti d’analisi per convalidare i tuoi progetti. Questi strumenti ti consentono di generare e analizzare segnali, visualizzare le caratteristiche del canale e ottenere misure di performance quali l’ampiezza del vettore errore (EVM). Il toolbox include modelli del canale spaziali e statistici ; inclusi Rayleigh, Rician MIMO e WINNER II. Include anche i disturbi della RF, inclusi la non linearità RF e algoritmi di compensazione e di offset della portante, inclusi sincronizzatori dei tempi di simbolo e di portante. Questi algoritmi consentono di modellare in modo realistico le specifiche a livello di link e di compensare gli effetti delle degradazioni del canale.

Utilizzando Communications Toolbox con gli strumenti RF o i pacchetti di supporto hardware, è possibile connettere i modelli del trasmettitore e del ricevitore a dispositivi radio e verificare i progetti con test over-the-air.

Simulazione end-to-end

Simula modelli a livello di link di sistemi di comunicazione. Esamina le simulazioni what-if e valuta i tradeoff dei parametri del sistema. Ottieni le misurazioni previste (ad es. BER, PER, BLER e altro ancora) della performance.

Codifica del canale e modulazione

Specifica componenti di sistema per la codifica del canale (inclusi convoluzionali, turbo, LDPC e TPC), la modulazione (inclusi OFDM, QAM, APSK), la crittografia, l’interallacciamento e il filtraggio.

Link del satellite RF.

Sincronizzazione e progettazione del ricevitore

Modella e simula il front-end del ricevitore e i componenti di sincronizzazione inclusi AGC, correzione di sbilanciamento I/Q, blocco DC e sincronizzazione di portante e tempistica.

QAM di offset di frequenza corretta con la sincronizzazione coarse e fine.

Misure di performance a livello di link

Caratterizza la performance a livello di link con BER, BLER, PER e le misure di throughput.

Stima della performance LDPC in un canale AWGN.

Modellazione del canale

Caratterizza gli effetti di rumore, fading e i disturbi della RF del modello di interferenza. Considerare la perdita di percorso a causa dello spazio libero e degli effetti atmosferici.

Canali di fading e rumore

Simula modelli di fading e rumore del canale, inclusi AWGN, fading Rayleigh per cammini multipli, fading Rician e modelli del canale spaziale WINNER II.

Canali di fading multipli con il modello del canale WINNER II.

Disturbi della RF

Effetti del modello di disturbi della RF, inclusi non linearità, rumore di fase, sbilanciamento I/Q, rumore termico e offset di frequenza e fase.

Simulazione di QAM end-to-end con disturbi della RF.

Generazione di forme d’onda

Genera una varietà di forme d’onda di livello fisico personalizzate o su base standard. Usa l’app Wireless Waveform Generator per creare segnali di prova. Usa forme d’onda come riferimenti per i tuoi progetti.

App Wireless Waveform Generator

Genera, verifica, visualizza e esporta forme d’onda modulate (inclusi OFDM, QAM, PSK e WLAN 802.11).

Generazione, visualizzazione ed esportazione delle forme d’onda e applicazione dei disturbi della RF.

Forme d’onda su base standard

Genera forme d’onda compatibili con vari standard inclusi DVB, MIL-STD 188, broadcasting FM e TV, ZigBee®, NFC, WPAN 802.15.4, cdma2000 e segnali 1xEV-DO.

Link DVB-S.2, inclusa codifica LDPC.

Elaborazione MIMO

Performance di sistema boost con MIMO e tecniche di antenna multipla MIMO massivo. Caratterizza canali e ricevitori MIMO.

Tecniche MIMO

Simula gli effetti del beamforming ibrido con MIMO massivo. È anche possibile eseguire recezione e trasmissione e simulare effetti di codifica del blocco spazio-tempo e multiplexing spaziale sulla performance di sistema.

Beaforming ibrido con MIMO massivo.

Ricevitori e canali MIMO

Applica il fading per cammini multipli MIMO e la modellazione del canale spaziale WINNER II, e modella i componenti del ricevitore MIMO, inclusi l’equalizzazione e la stima del canale MIMO.

Multi-user MIMO con modello del canale WINNER II.

Visualizzazione e analisi

Analizza la risposta del sistema al rumore e alle interferenze, studiane il comportamento e determina quando la performance risultante soddisfa i requisiti.

Visualizzazioni del segnale

Usa il diagramma a costellazione e il diagramma a occhio con l’obiettivo di visualizzare gli effetti delle correzioni e dei disturbi vari.

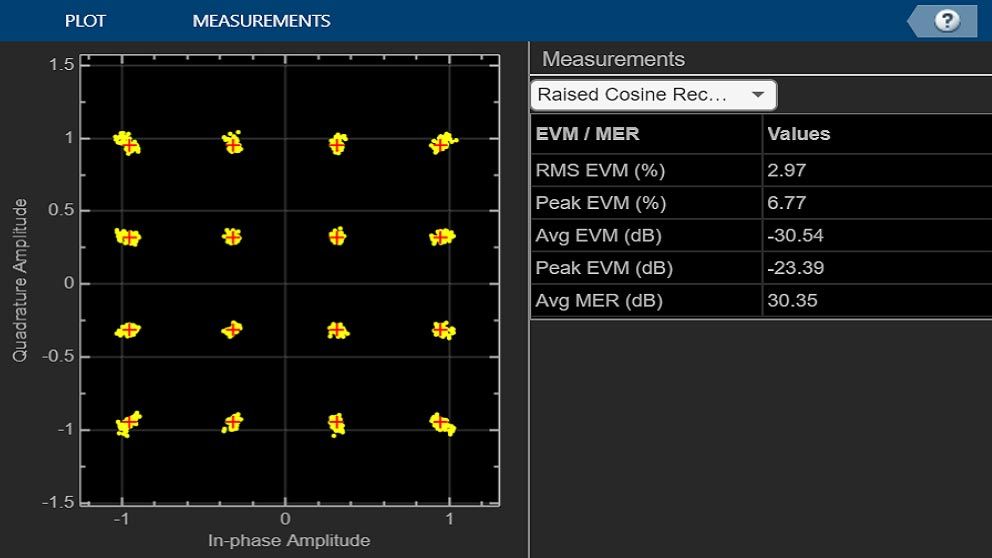

Visualizzazione e misurazione dei segnali con i diagrammi a occhio e a costellazione.

Misura dei segnali

Calcola le misure standard (inclusi EVM, ACPR, ACLR, MER, CCDF, altezza a occhio, jitter, tempo di salita, tempo di discesa) per la caratterizzazione quantitativa della performance di sistema.

Misure EVM per un sistema ZigBee.

Software-Defined Radio

Connetti i tuoi modelli di trasmettitore e ricevitore ai dispositivi radio e verifica i tuoi progetti tramite recezione e trasmissione over-the-air.

Radio supportate

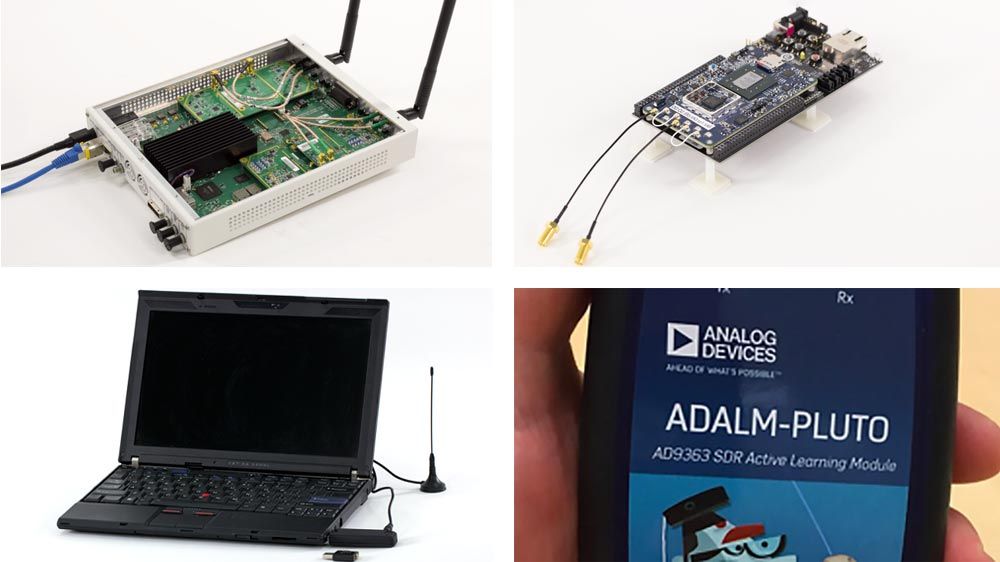

Connetti le tue forme d’onda a una varietà di Software-Defined Radio (SDR) supportate incluse le radio basate su ADALM® Pluto®, RTL-SDR, USRP® e Xilinx® Zynq®.

Trasmettitori e ricevitori

Processa segnali wireless over-the-air live o acquisiti per applicazioni inclusi localizzazione velivoli con ADS-B Signals, lettura automatica del misuratore, broadcasting FM con RBDS e ricevitore FRS/GMRS.

Elaborazione di segnali SDR acquisiti per il rilevamento dello spettro.

Accelerazione

Velocizza in modo significativo le simulazioni del tuo sistema di comunicazione con la generazione di codice C, gli algoritmi GPU-Optimized o l’elaborazione parallela.

Generazione di codice C

Velocizza l’elaborazione usando eseguibili C/C++ generati automaticamente dai tuoi modelli.

Accelerazione della simulazione con MATLAB Coder.

Algoritmi GPU-Optimized

Usa unità di elaborazione grafiche (GPU) hardware per algoritmi di computazione intensiva Turbo, LDPC, Viterbi e codifica e decodifica convoluzionale.

Simulazione DVB-S.2 con GPU-based LDPC decoder.

Elaborazione parallela

Computa iterazioni diverse del tuo algoritmo contemporaneamente su più worker MATLAB disponibili. Sfrutta il tuo computer multicore, i server farm e il servizio web Amazon® EC2.

Accelerazione delle simulazioni BER con la computazione parallela.

Cosimulazione PHY e MAC

Modella e simula il livello fisico combinato (PHY) e l’elaborazione del livello di controllo accesso medio (MAC).

Comunicazioni pacchettizzate

Modella e simula modem pacchettizzati, inclusa elaborazione del livello di collegamento dati con algoritmi CSMA/CA MAC o ALOHA.

Frame MAC su base standard

Genera e decodifica frame MAC per vari standard inclusi ZigBee (IEEE® 802.15.4) e NFC.

Generazione e decodifica frame MAC ZigBee.

Ultime novità

App Wireless Waveform Generator

Crea, verifica, visualizza ed esporta forme d’onda modulate

Esempio di MIMO massivo

Simula un link MIMO end-to-end usando il beamforming ibrido

Esempio di rete wireless pacchettizzata ALOHA e CSMA/CA

Simula un controller di accesso medio ALOHA o CSMA/CA

Funzioni di perdita di percorso

Account per la perdita di percorso causata da spazi liberi, nebbia, gas e pioggia

Pacchetto di supporto Communications Toolbox per i dispositivi analogici radio ADALM-Pluto

Prototipa e prova i sistemi radio ADALM-Pluto



Guarda le note di rilascio per ulteriori informazioni su queste caratteristiche e sulle funzioni corrispondenti.
